 INVENTAIRE DU MATÉRIEL ROULANT

Entre 1888 et 1908, le réseau du Sud-France a totalisé un effectif  de :

• 23 locomotives à vapeur: voir fiches  techniques

• 42 voitures de voyageurs : 3 en 1ère classe série A.; 21 mixtes 1ère et 2ème classe série AB; 6 en 2ème classe série B; 2 mixtes 2ème classe + fourgon série BD et 10 voitures ouvertes dites jardinières séries AC et C. Il fut fait appel à divers constructeurs :

• La Compagnie des Fonderies et Forges de l'Horme, Chantiers de la Buire à Lyon (69), Les ateliers Desouche et David à Pantin ( 93), Les usines Hanquet -Aufort et Compagnie à Vierzon (18)

• Les établissements De Dietrich à Lunéville (54)

• Les jardinières provenaient de l'ancien réseau de tramways  à vapeur : Le Raincy-Montfermeil dans la banlieue nord de  Paris.

• 12 fourgons à bagages et poste : 10 fourgons à bagages avec compartiment postal  série DD et 2 fourgons de secours série DS. Ils se répartissaient comme suit :

• 6 fourgons Buire, 4 fourgons De Dietrich, 2 fourgons Hanquet-Aufort.

• 219 wagons de marchandises et de service : ils étaient construits par Horme et Buire, Hanquet-Aufort, De Dietrich auxquels s'ajoutent : Magnard et Decauville.

Plus tard, il y eut la modernisation du parc entre 1934 et 1938 qui entraîna l'achat de :

• 16 rames automotrices diesel-électriques : autorails Brissonneau et Lotz : voir fiche technique.

•  2 locotracteurs du même constructeur s'ajoutèrent au parc : voir fiche technique

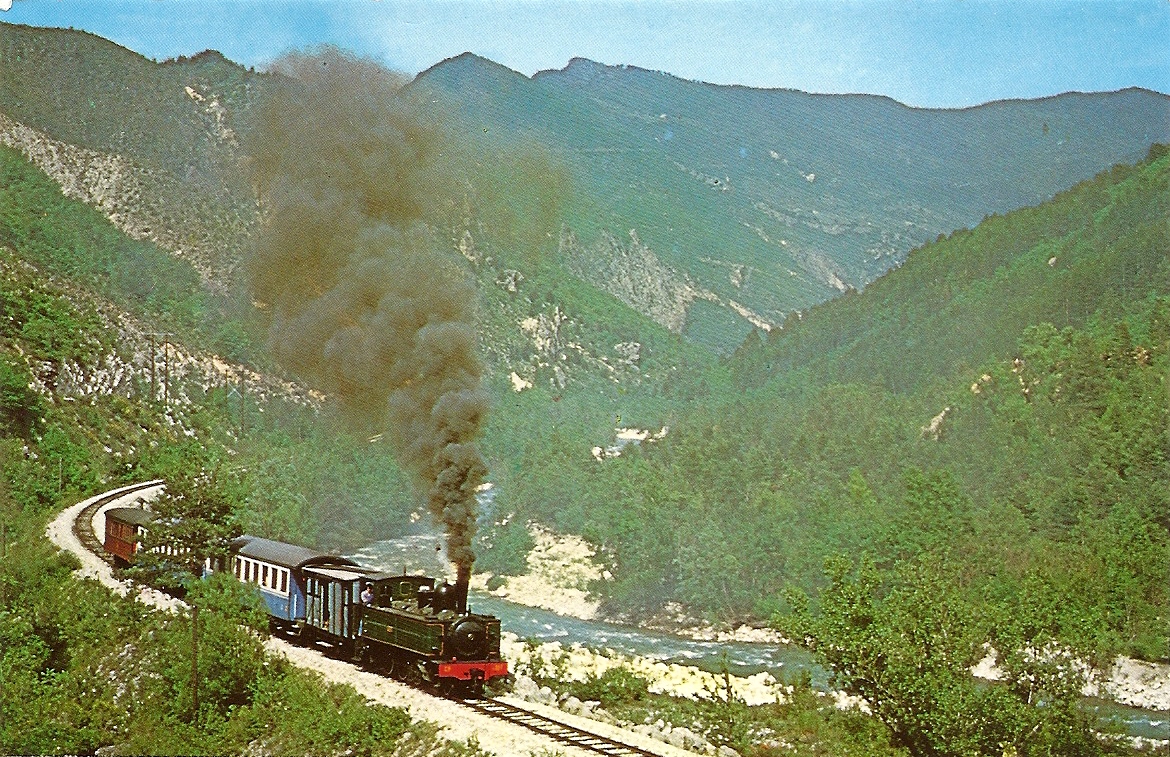

Photo coll. GECP in : Le train du littoral - Photo Chemns de fer de Provence. Une photo d'époque du train du littoral, cela aurait pu ressembler à ça si la couleur  avait déjà été utilisée. Derrière la locomotive, on intercalait fréquemment un fourgon de marchandises avant d'atteler les voitures de voyageurs.    Cliquer pour agrandir

Photo GECP- Ci-dessus une des 2 authentiques voitures voyageurs préservées, en provenance de la Cie du Sud-France. Aujourd'hui, elles circulent avec le train à vapeur des CP géré par le G.E.C.P sur le parcours Puget-Théniers- Annot. Il s'agit de de voitures de 2ème classe à bogies, à carrosserie en bois, construites par Desouches et David ( usine à Pantin) en 1892. Numérotées par le Sud-France B 74 et B 77, elles seront renumérotées B 505 ET B 508 lors de la création des Chemins de fer de Provence en 1925. Elles sont revêtues de la fameuse couleur brun-rouge dite brun Van Dyck qui était le standard pour le matériel roulant du Sud-France; le haut de la caisse autour des baies vitrées et la toiture étaient noirs.- Remarquer le sigle CP des Chemins de fer de Provence sur le flanc de la caisse ainsi que l'indication de la classe en chiffres romains.

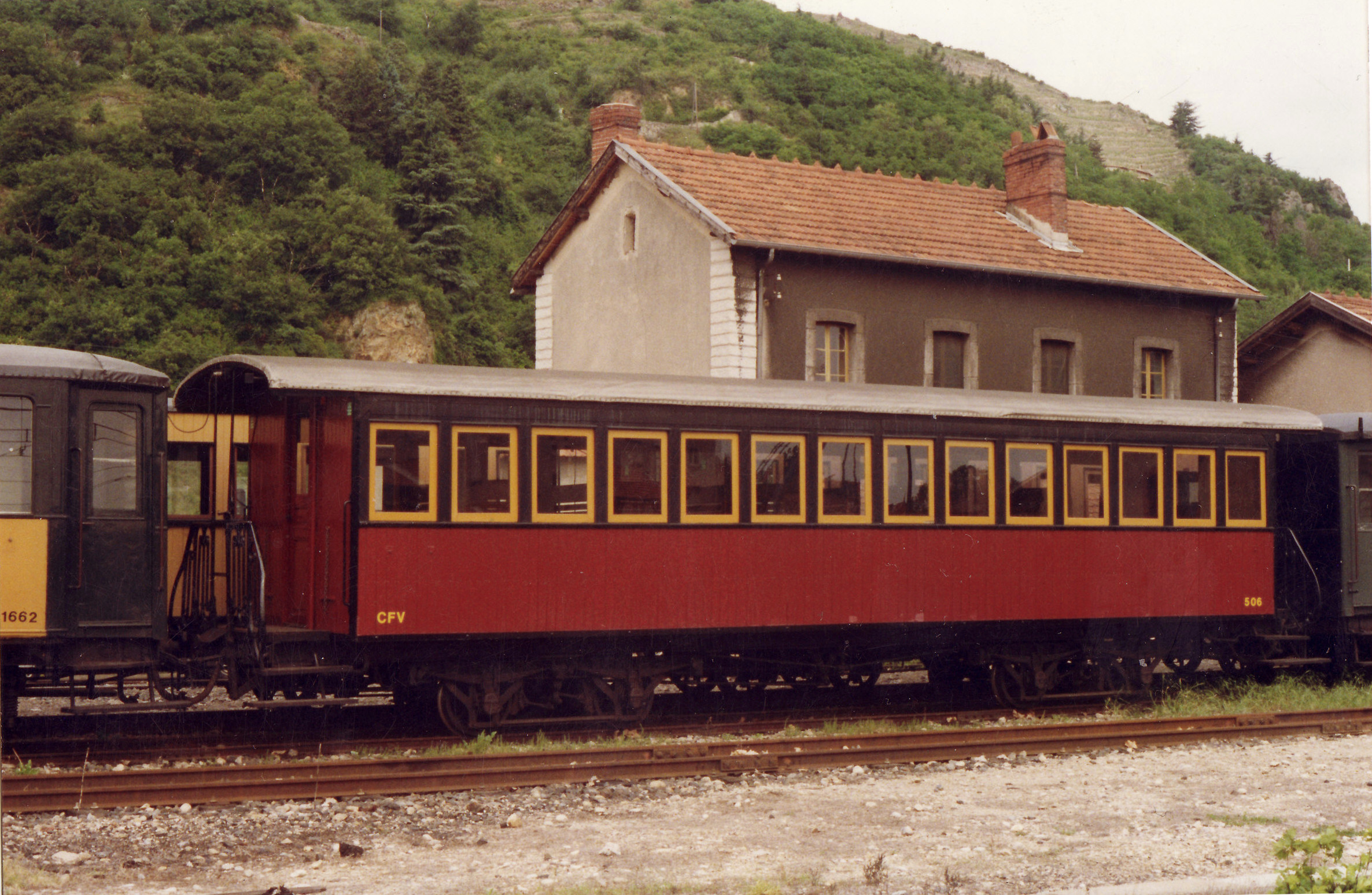

Photo Pierre Virot. 2003 - Ci-dessus, une voiture de voyageurs modèle AB 506 de construction Desouches & David, ex Chemins de fer de Provence vue ici sur sur le Chemin de fer du Vivarais (CFV) - Aucune voiture de voyageurs ne disposait de toilettes !! Seuls les arrêts en gare permettaient de soulager les vessies en surpression.  Cliquer pour agrandir

Du réel aux miniatures :

Voici quelques magnifiques réalisations à l'échelle O m ou HOm (le m signifiant pour voie métrique) pour illustrer des voitures de voyageurs qui ont circulé sur le réseau du Sud France.

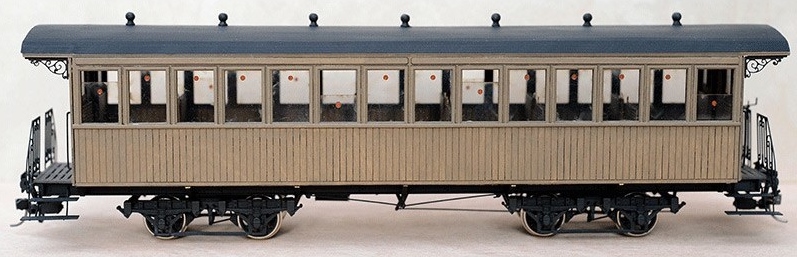

Photo Aubertrain - Maquette d'une voiture de 2ème classe Desouches & David du Sud France -  Au début de l'exploitation, les caisses des voitures étaient en bois de teck simplement vernies avec le numéro de la voiture, l'indication de classe en chiffres romains et le monogramme du Sud France, SF peint en jaune. Cliquer pour agrandir

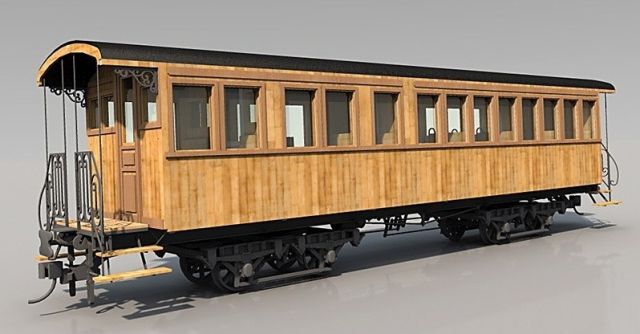

Photo Aubertrain - Maquette d'une voiture mixte de 1ère et 2ème classe Desouches & David du Sud France.   Cliquer pour agrandir

Photo Aubertrain - Maquette d'une voiture mixte de 1ère et 2ème classe Desouches & David du Sud France.   Cliquer pour agrandir

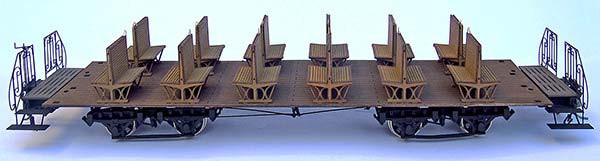

Photo Aubertrain - Intérieur d'une voiture de voyageurs Desouches & David du Sud France

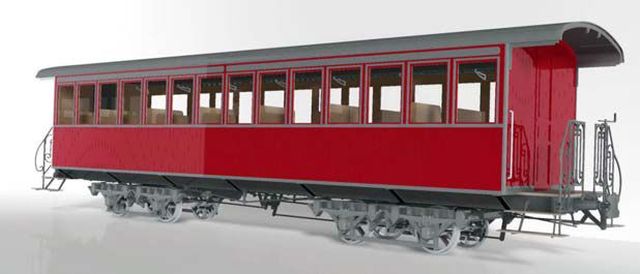

Photo Aubertrain - Maquette en Om d'une voiture mixte de 1ère et 2ème classe Desouches & David avec les nouvelles couleurs mise en place sur le Sud France à partir de 1898 : pour la caisse:brun-rouge Van Dyck ( il s'agit d'un brun rouge assez foncé) et noir pour la toiture.

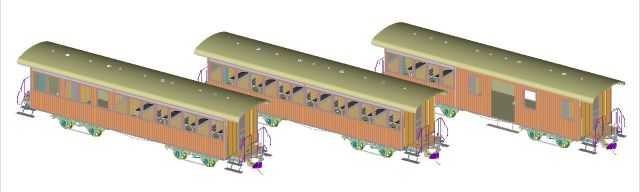

Photo Metrique43 - Voitures à bogies des CP séries AB-501à 508 Desouches et David. en HOm



Les wagons de marchandises :

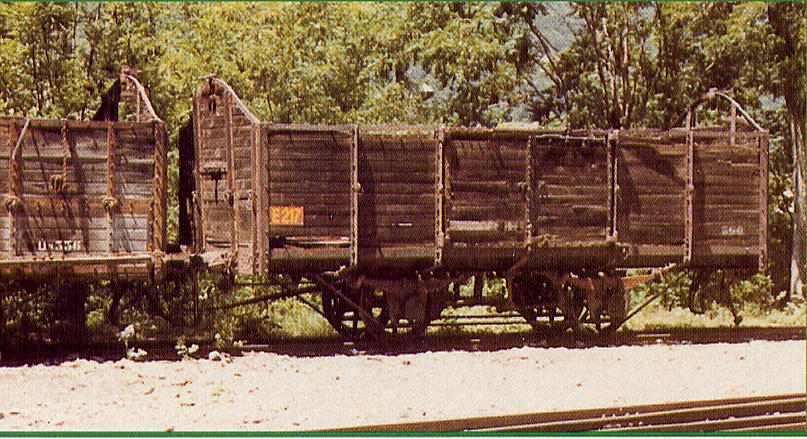

Photo Clive Lamming - Wagon tombereau à 2 essieux des Chemins de fer de fer de Provence absolument analogues à ceux utilisés par le Sud-France.   Cliquer pour agrandir
