Les tramways de Toulon :

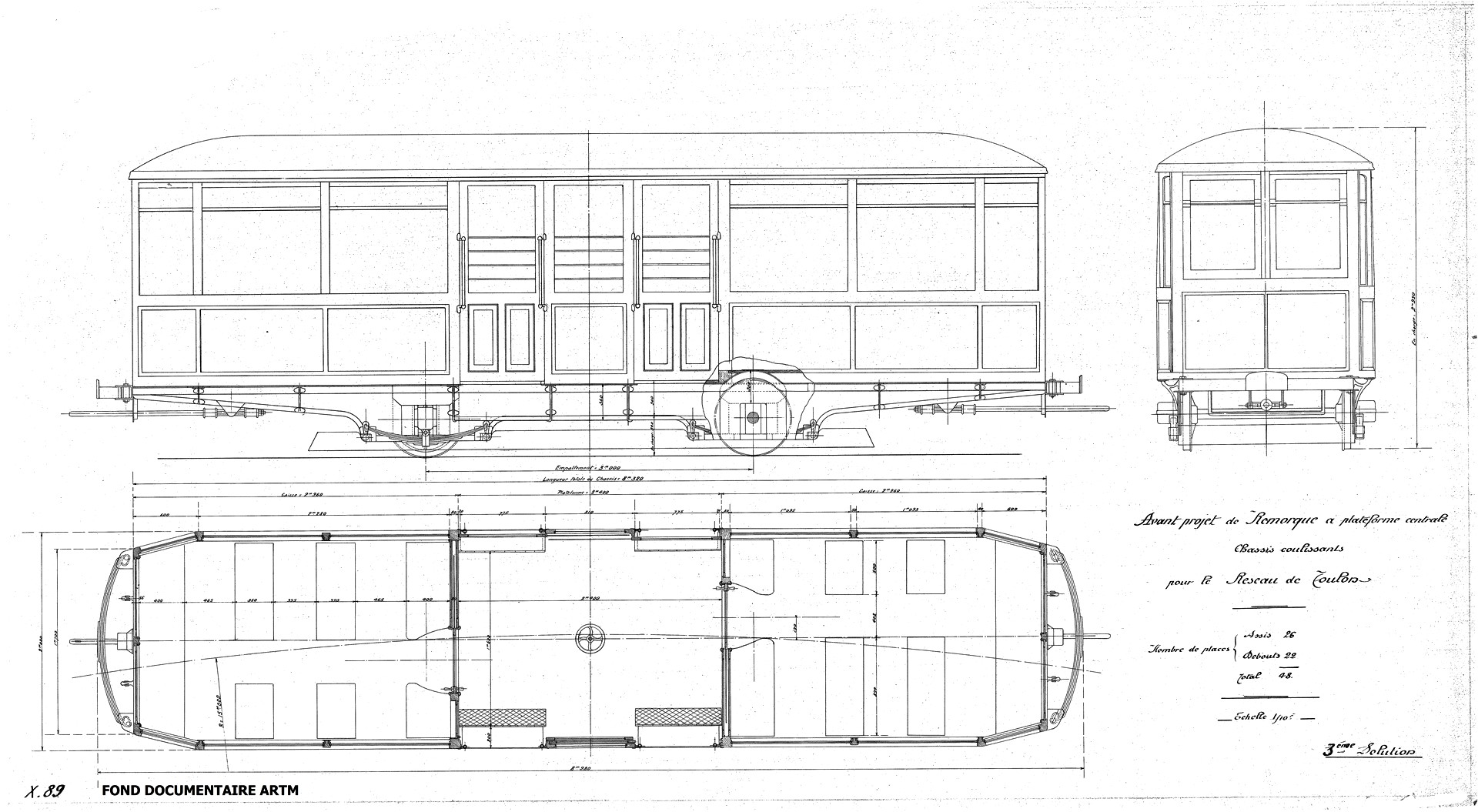

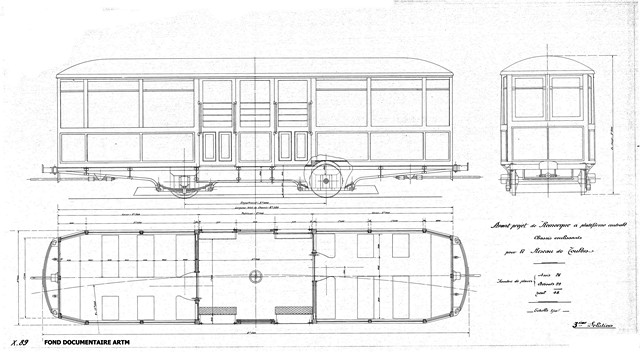

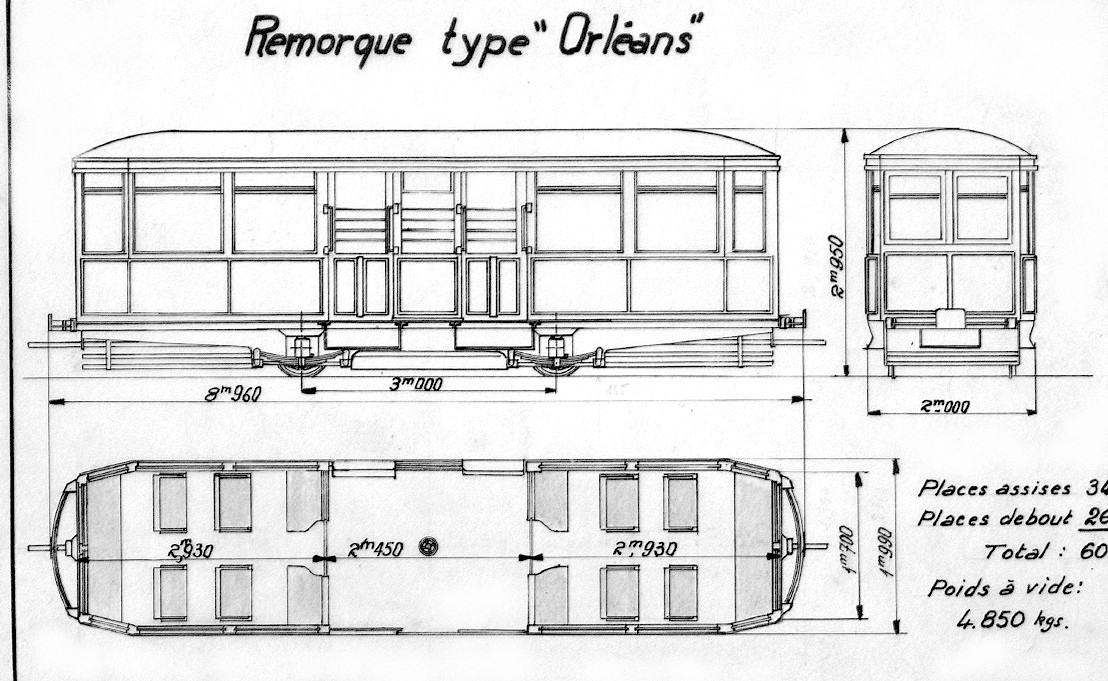

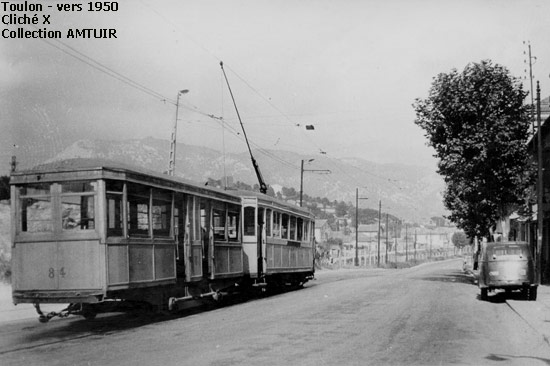

Les remorques Orléans

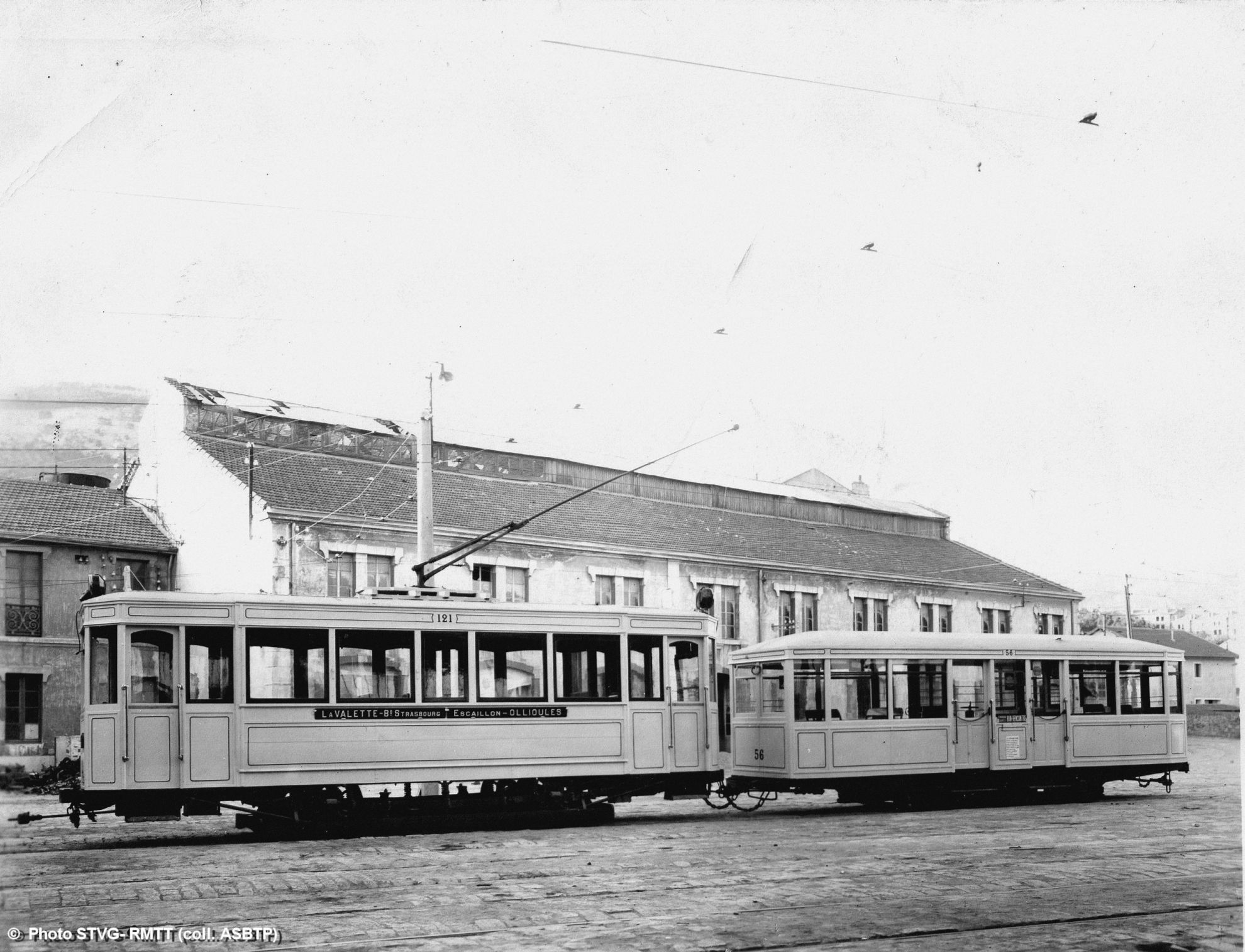

Les remorques furent le complément indispensable des motrices afin d'accroître très sensiblement la capacité de transport des passagers ( du simple au double en général). Elle étaient comme les motrices équipées de roues simples et non de bogies. Il y'eut de nombreux modèles en circulation mais l'Orléans fut la plus représentée sur le réseau. Elles donnaient un sacré coup de modernisme à côté des antiques remorques à plateformes ouvertes construites au tout  début du 20ème siècle.

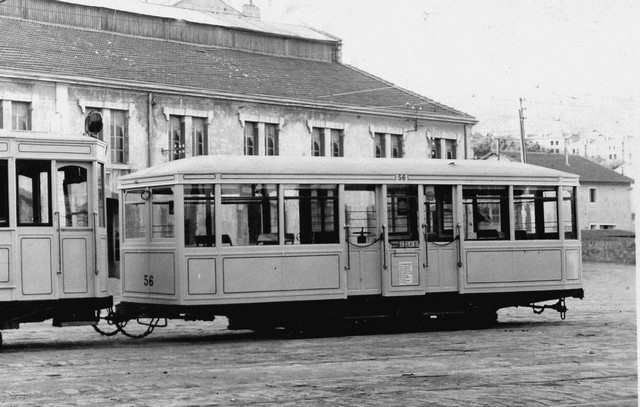

La première remorque fut présentée à la presse le 10 avril 1926. Elles furent à l'époque qualifiées de confortables, spacieuses, bien aérées et faciles d'accès. Les N° 56 et 58 étaient équipées d'une sonnette électrique pour indiquer au  wattman, l'arrêt désiré. Pour les autres, la communication était assurée par une trompette possédée par le receveur. Il y en eut au total 48 Unités numérotées .

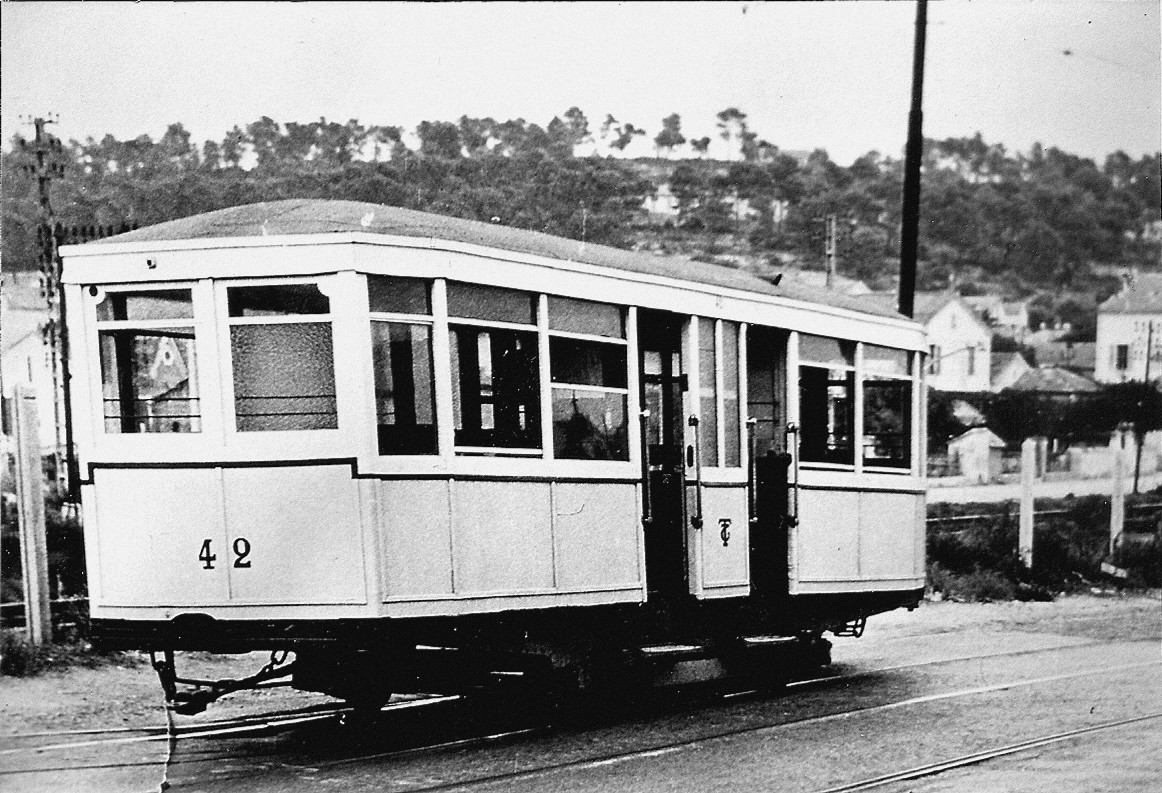

Elles étaient numérotées de de 2 à 98 par chiffres pairs et dénommées "Orléans" sur le réseau du fait de leur construction dans l'usine SAFT. située dans cette ville.

SAFT :

La Société auxiliaire française de tramways (SAFT) fut créée dans les années 1920 Ele réalise diverses séries modernes pour plusieurs de ses réseaux dans ses ateliers d'Orléans. La SAFT était une filiale commune à la CGFT (Compagnie Générale Française de Tramways ) pour laquelle elle va construire des tramways et à la SATRAMO (Société Anonyme le Tramway Moderne) fondée en 1923 à qui l'on doit déjà la conception des petites remorques à plateforme centrale de la CFGT.

La SATRAMO définit tout d'abord de nouvelles caractéristiques de construction du tramway pour s'affranchir de l'anciennes technique "caisse et châssis séparés" . La méthode préconisée très en vogue en Amérique est dite des longerons-parois mais SATRAMO emploiera également la technique dite de la caisse-poutre qui sera utilisée aussi avec succès sur les premiers trolleybus de conception moderne conçus par Vetra. La SATRAMO sera d'ailleurs absorbée par Vetra en 1937.

La SAFT produisit dès le début des années 30 des motrices entièrement fermées, à 2 essieux sans truck et à équipement compound, 8 voitures furent envoyées au Havre et 6 à Toulon. Ces motrices étaient munies de moteurs TH 574 de 60 CV et du frein à air.

Tous les véhicules produits étaient à deux essieux :

Remorques pour les tramways d'Orléans, 5 unités, livrées en 1923,

Remorques pour les tramways de Marseille, 95 unités, livrées en 1923,

Remorques pour les tramways de Toulon, 48 unités, livrées en 1926,

Remorques pour les tramways du Havre, 10 unités, livrées en 1929,

25 remorques pour les Tramways de Rouen (CTR, Compagnie des Tramways de Rouen) afin de compléter les 25 motrices rachetées à la STCRP (Société des Transports en Commun de la Région Parisienne, ancêtre de la RATP). Les 25 unités étaient à 2 essieux avec plateforme centrale accessible par 2 portes par face, longues de 8,97 m, elles avaient une capacité de 48 places dont 22 assises.

Motrices pour les tramways de Toulon, 6 unités, livrées en 1931,

Motrices pour les tramways du Havre, 6 unités, livrées en 1932.

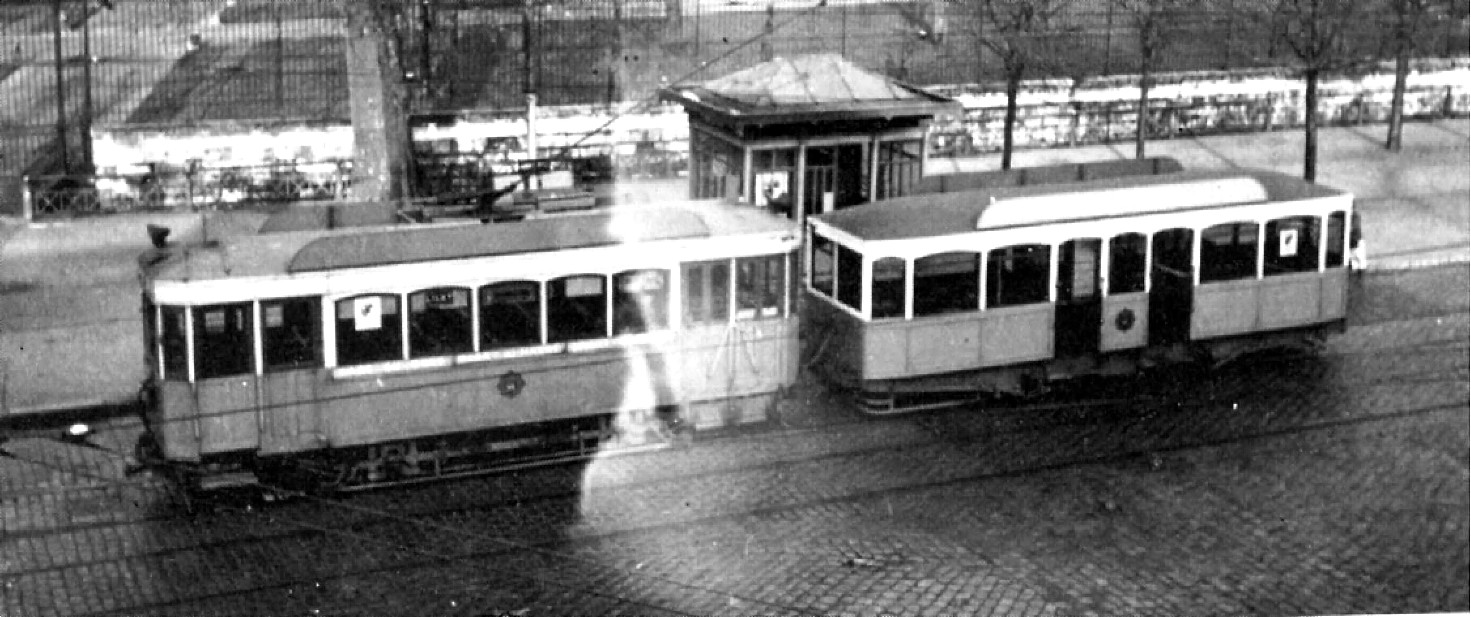

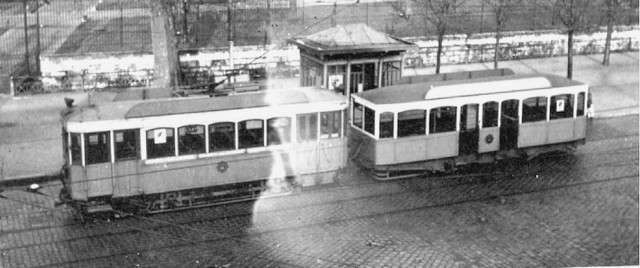

Photo coll. Philippe Rousselle - Tramways de Rouen : 25 remorques ont été commandées par les Tramways de Rouen en 1929-30. Elles accompagnaient 25 motrices rachetées à la STCRP, ex chemins de fer nogentais, dont le truck Brill avait été découpé et rallongé, et muni d’une caisse totalement reconstruite.  Cliquer pour agrandir
