LES AUTOBUS DE TOULON 3ème partie 1980-2005

 LE MINIBUS AMIOT MANTA TU 35

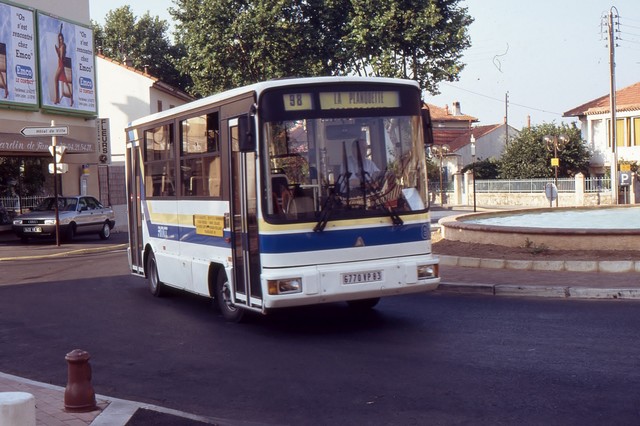

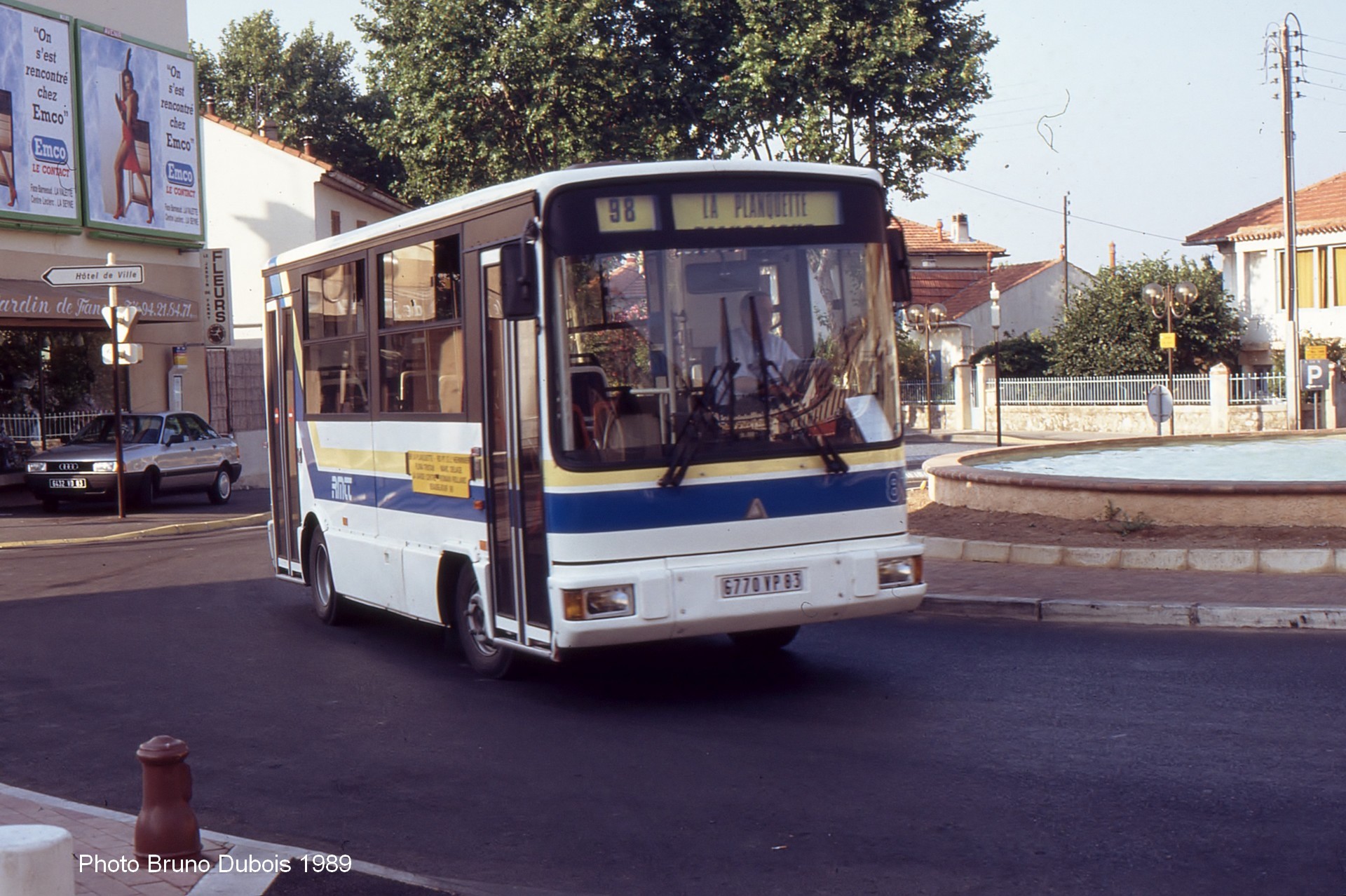

Amiot TU 35 RMTT Toulon

Photo Doc. RMTT fournie par Michaël Dietrich -Comme le confirme cette illustration tirée d'une documentation de la RMTT, ce minibus faisait bien partie de la flotte du réseau RMTT - SITCAT. Il n'est hélas pas possible d'identifier sur cette photo la destination affichée sur la girouette.

Celui-ci porte le N° de parc 81 mais j'ignore pour le moment les numéros des trois autres.

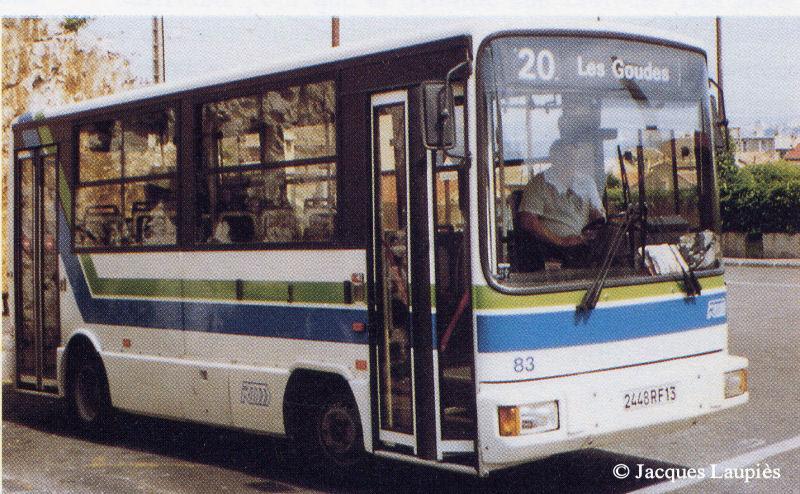

Photo Jacques Laupiès  -Ci-cdessus, un Amiot  Manta TU35 figurant dans le livre du regretté Jacques Laupiès "Notre métro" Denis Garel, vice-président de l'ARTM, m'a très aimablement communiqué cette photo; d'après lui, il aurait  déjà vu ce minibus du côté de  la Garde, en service sur le réseau de Toulon. Par la suite, il a été revendu aux cars Basset à Marseille où il a desservi la ligne 20 pour le compte de la RTM. Sur la photo, il affiche le logo de la RTM et porte le N° de parc 83 -  Cliquer pour agrandir

Caractéristiques techniques détaillées

Constructeur Sté SA Manta ex Sté Amiot à Dinan (22)
Places assises 17
Places debout 13
Nombre de places total 30
Accès par 2 portes pneumatiques à deux vantaux de type louvoyante de 0,90 m de large, une à l'avant, l'autre à l'arrière en avant de la roue arrière
Châssis Ponticelli
Longueur 6,800 m
Largeur 2,100 m
Hauteur environ 2,78 m - hauteur intérieure sous plafond = 2 m
Empattement 3,300 m
Porte-à-faux avant 1,750 m
Porte-à-faux arrière 1,750 m
Hauteur plancher 30 cm
Poids à vide 3,53 tonnes
P.T.C 6 tonnes
Moteur Type 8140 MIDS diesel 4 cylindres en ligne 4 temps Injection directe suralimentée par turbo-compresseur : cylindrée 2,445 litres.
Puissance 8 cv fiscaux -Puissance Maxi DIN 68 kW
Pneumatiques Michelin profil route.Dimensions: 215/75 R 16 XCA. Roues disques de 16 montées simples à l’avant, jumelées à l'arrière.
Freins A disques à l'avant et tambours à l'arrière.Frein principal : hydraulique, assistance pneumatique àdépression, double-circuit indépendant.
Couleur caisse Livrée RMTT-SITCAT : Blanc avec bandes bleues et jaunes
Couleur toiture blanc



DIAGRAMMES

Vue latérale

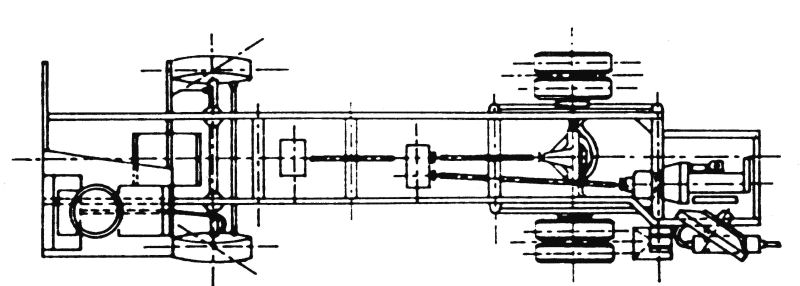

Châssis
Implantation des sièges

Diagrammes du TU 35 aimablement fournis par Denis Garel - ARTM - Cliquer pour agrandir
