Tramways de Toulon -L'eboueuse Nancy

L'éboueuse Nancy

Le réseau des tramways toulonnais possédait une drôle de machine ressemblant à une petite motrice de tramway avec son poste de conduite à plate-forme ouverte, sa perche de prise de courant mais sans vitres ni marche-pieds. Elle était dotée d'un truck à empattement très court puisqu'il ne mesurait que 1,964 m ce qui permettait à la machine d'aborder les courbes les plus serrées. Cette machine unique sur le réseau ne prit jamais le moindre voyageur.

Il s'agit en fait d'une éboueuse construite en 1925 à Nancy par les ateliers de de la Confédération Générale Française des Tramways (CGFT) dont voici le type ci-dessous, une rare photo dénichée par l'ami Henri Martin.

Photo collection Henri Martin : Nancy : motrice éboueuse N° 205 devant le dépôt de Préville en 1929. Ce dépôt comportait l'atelier dans lequel était révisé et entretenu le matériel roulant du réseau de Nancy géré par la Compagnie générale française de Tramways.

Cliché CGFT - J. Laupiès - R. Martin - Eboueuse N° 2170 à Marseille Cliquer pour agrandir)

Cliché CGFT - Doc. J. Laupiès - R. Martin - La même machine du réseau marseillais.

Alors pourquoi une éboueuse ? L'explication est simple, les rails du tramway sont encastrés dans la chaussée selon le système inventé par l'ingénieur Nantais Alphonse Loubat en 1852. Ainsi ils constituent une sorte de gouttière qui finit par s'obstruer à cause de la boue apportée par les pluies ou le nettoyage des rues.

Dans l'excellent livre de Jacques Laupiès et Roland Martin : "Les tramways de Marseille ont cent ans ", les auteurs nous expliquent qu'à Marseille, Il existait dans les premières années, au tout début des tramways, un racleur à cheval mais dans la pratique, le travail était fait manuellement par un humble ouvrier de la voie qui effectuait le curage des rails et le graissage des aiguillages. Le "racleur" lampiste de la hiérarchie des traminots, arpentait à longueur d'année les lignes du réseau traînant avec lui tiges, crochets et raclettes de toutes sortes. Un travail pénible, languissant et peu prestigieux mais indispensable au bon fonctionnement du service. On peut imaginer sans peine qu'à Toulon, ce fut le même cas de figure.

Le réseau marseillais se décida à moderniser le système de nettoyage et fit venir des ateliers de la CGFT à Nancy, deux motrices spécialement équipées pour ce travail : elles comportaient, montés dans une caisse occupant l'emplacement du compartiment à voyageurs, deux réservoirs à eau encadrant un réservoir à boues; des ajutages (des sortes de buses) projetant l'eau dans les gorges des rails sous forme d'un jet puissant. Des racloirs soulevaient alors les boues ainsi obtenues que des manches d'aspiration avalaient pour les rejeter dans le réservoir adéquat. Lorsque le réservoir était plein, une sonnerie avertissait le personnel de conduite qui dirigeait alors l'éboueuse vers les avaloirs de vidange spécialement construits à cet effet.

Une troisième éboueuse identique fut achetée en même temps par le réseau de Toulon. Elle fut mise en service en 1926 comme ses 2 "soeurs " marseillaises. Elle fonctionna jusqu'en 1946 date à laquelle elle fut déclassée avec un moteur hors d'usage puis démolie.

A Marseille, les 2 premières éboueuses mises en service ne donnèrent pas de bons résultats et il fallut se dépêcher d'en construire 2 autres en 1929. A Toulon, on peut penser que les problèmes rencontrés furent identiques mais la seule éboueuse possédée par la STVG demeura en service pendant 20 ans.

Ces éboueuses avaient été construites à Nancy selon un modèle déjà en usage sur ce réseau géré également par la CGFT. On leur reprocha différentes malfaçons : empattement non conforme entraînant des impossibilités de manœuvre du matériel, ruptures d'essieux, défaut d'accouplement du ventilateur, engorgement des conduits, défauts d'étanchéité rendant difficile l'obtention du vide et surtout un défaut d'étanchéité des ventilateurs qui avaient tendance à projeter jusqu'à 8 ou 10 mètres en l'air les matières ramassées, boues, feuilles mortes, crottin de cheval, pour le plus grand déplaisir des riverains et des passants !! On ignore si de telles mésaventures arrivèrent à Toulon mais les machines étant identiques, les désagréments le furent sans nul doute.

Le passage de cet engin bruyant et fort lourd (22, 5 tonnes à pleine charge) n'était pas sans se faire remarquer des passants.

On a évoqué plus haut la nécessité de vidanger le réservoir de l'éboueuse par un système d'avaloir prévu à cet effet. Cet avaloir était masqué en permanence par une dalle, une sorte de trappe que l'éboueuse soulevait au moment de la vidange grâce à un dispositif comportant une vis sans fin commandée depuis la plate-forme du conducteur.

Sur le réseau toulonnais, la trappe de vidange se trouvait entre les rails, dans le milieu du tablier de la passerelle métallique du pont des Gaux ( qui franchissait la Rivière Neuve à l'Escaillon ). Cette passerelle de 16 m de long par 4 m de large fut construite en 1904, elle était dédiée exclusivement au passage du tramway. La motrice s'arrêtait sur ce pont, on ouvrait la trappe et on balançait toutes les boues dans la rivière qui coulait au-dessous. A l'époque, il est vrai que l'on ne s'embarrassait guère de considérations écologiques.

Ce véhicule unique fut déclassé en 1946 et démoli.

Photo coll. G. Bonnafoux, aimablement transmise par M. Claude Borderie - L'éboueuse Nancy est entièrement dédiée au nettoyage des rails. Cette machine N° 2171 est prise à Marseille. (Cliquer pour agrandir)

Extrait du plan de Toulon - coll. R. Le Corff - En rouge , l'emplacement du Pont des Gaux à l'ouest de Toulon, vers L'Escaillon et Lagoubran.

Photo Marc Donda (ARTM) communiquée par Henri Tenoux - Ci-dessus, un exemple de rails de tramways engorgés par de la terre.

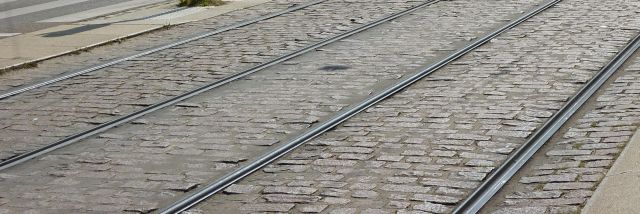

Photo R. Le Corff - Une illustration de voies bien propres.

Diagramme de l'éboueuse Nancy

Doc. J. Laupiès - R. Martin - Diagramme de l'éboueuse Nancy 1925 (Cliquer pour agrandir)

Caractéristiques de l'éboueuse Nancy

Jets d'eau humidifiant les poussières et dépôts (caisse à eau de 5,600 m³⁾
Racloirs soulevant les boues accumulées dans les gorges des rails
Aspirateur de 40 CV rejetant les boues dans un réservoir de 1,800 m³
Vidange dans la rivière par une trappe située dans le tablier du pont au Pont des Gaux
Trappe soulevée par une vis sans fin commandée depuis la plate-forme
Nombreux mécomptes lors de la mise en servcie
2 autres identiques portant les N° 2170 et 2171 livrées à Marseille
Celles de Marseille transformées en raboteuses de rails en 1936

Année de construction	1925	Fabrication	Française
Constructeur	C.G.F.T - Ateliers de Nancy	Longueur	7,83 m
Places assises	-	Largeur	2,00 m
Places debout	-	Hauteur	3,28 m
Total passagers	-	Empattement truck	1,964 m
Carrosserie	métallique	Truck	spécial très court
Baies latérales	aucune	Plates-formes	extrêmes ouvertes
Banquettes	-	Suspensions	ressorts à lames
Moteurs	2 moteurs TH-523	Puissance	2 x 50 cv = 100 cv
Prise de courant	par perche Goenaga (*)	Poids à vide	14,550 t
Freins	à vis et frein électromagnétique Vickers	P.T.C	de 19,55 t à 22, 50 t
Effectif	1	Démolition	1946
(*) Voir doc et illustration de la perche système Goenaga
