LES VÉTRA CB 55 - CB 60 : nés sous l'Occupation

Les CB 55 / CB 60 sont traités sur 2 pages : Page 1 :  Historique - Marseille    Page 2 : Limoges- Diagramme et caractéristiques

Limoges :

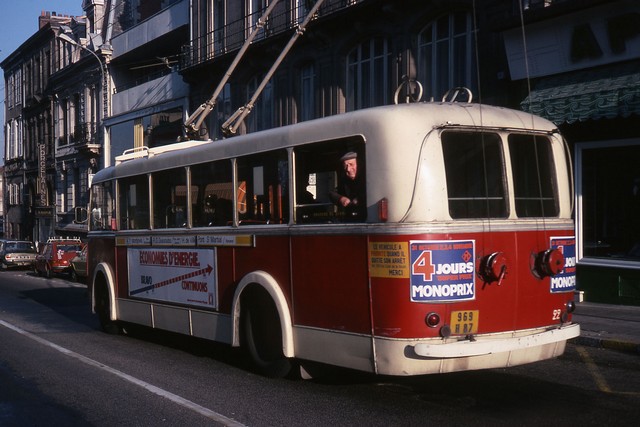

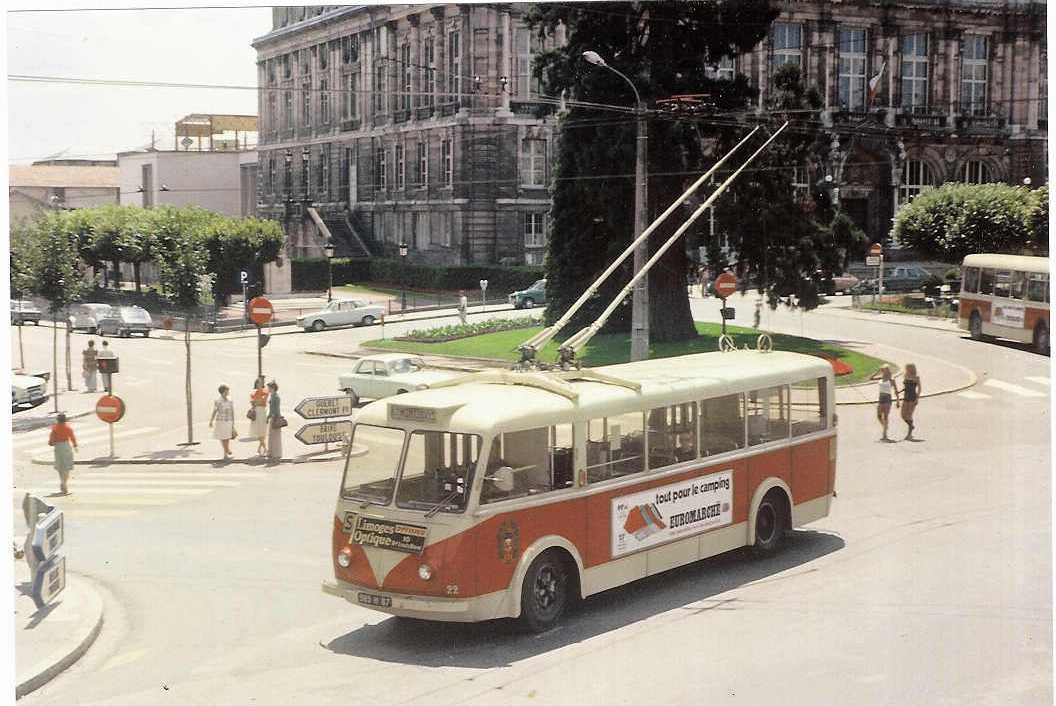

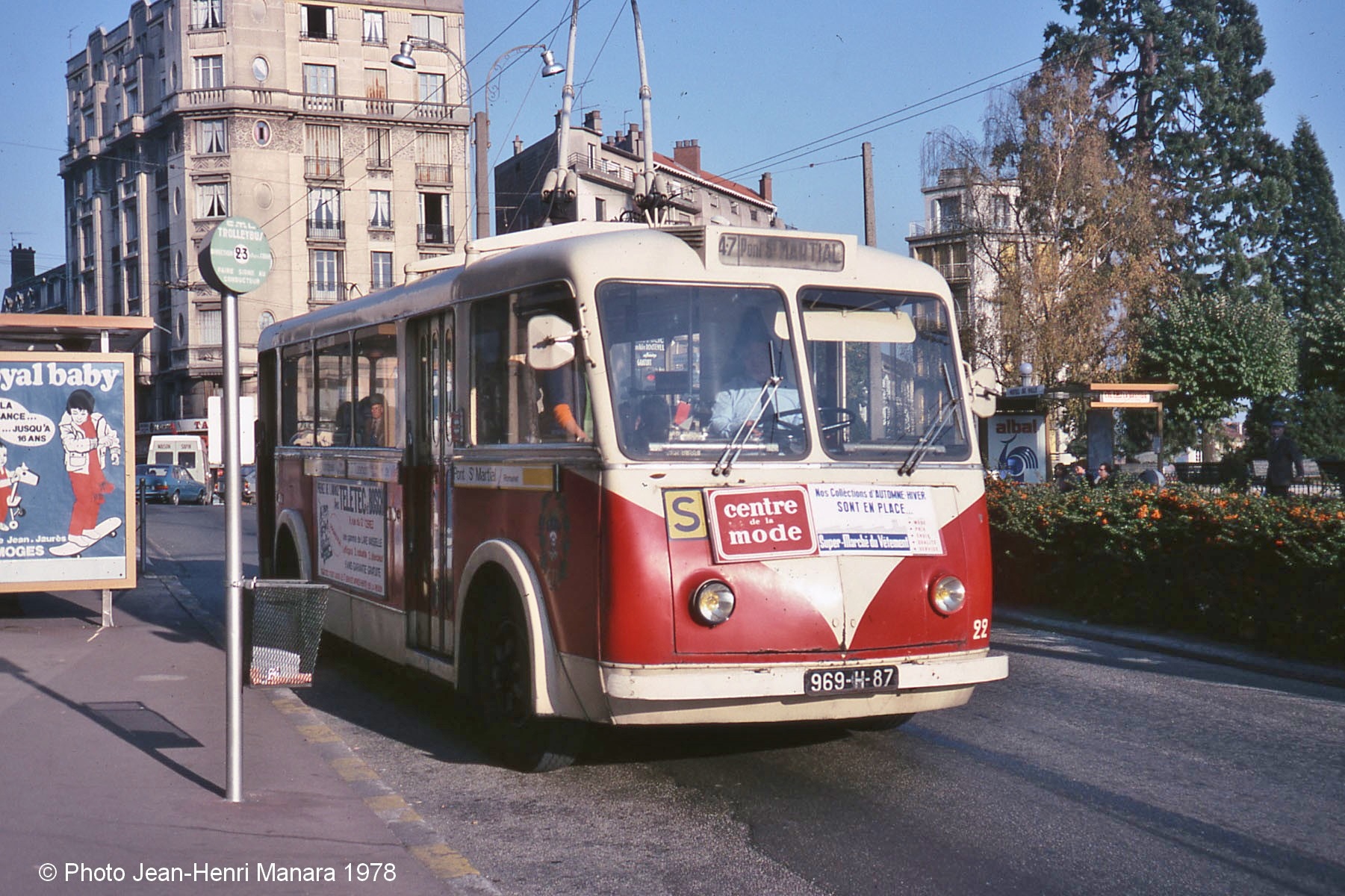

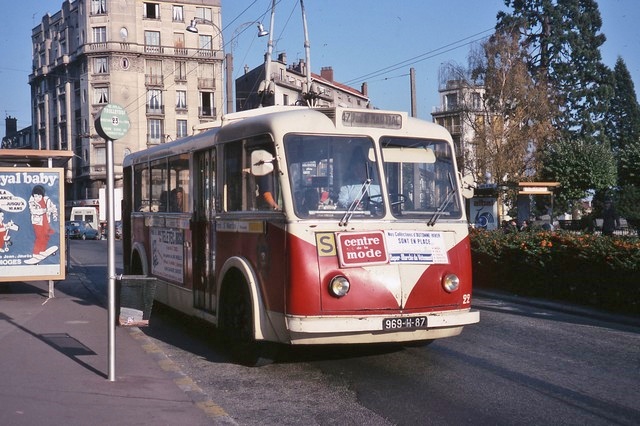

La Compagnie des Tramways Électriques de Limoges (CTEL) inaugure le 14 juillet 1943 en pleine période d'Occupation, la ligne 2 place Carnot - Avenue Baudin avec 10 Vétra CB 55 construits dans les propres ateliers de la CTEL. Les 23 CB 60 viendront à la suite

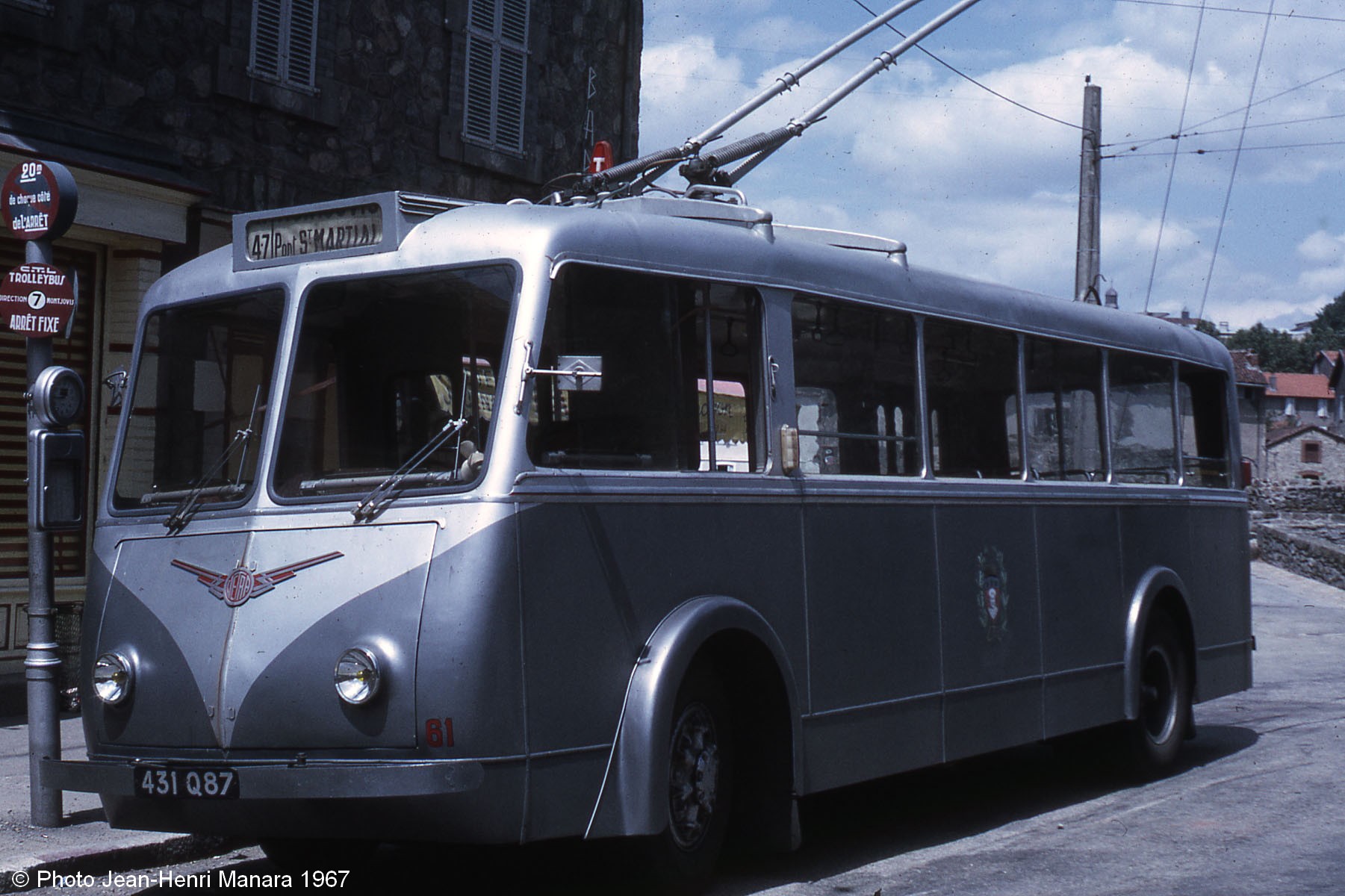

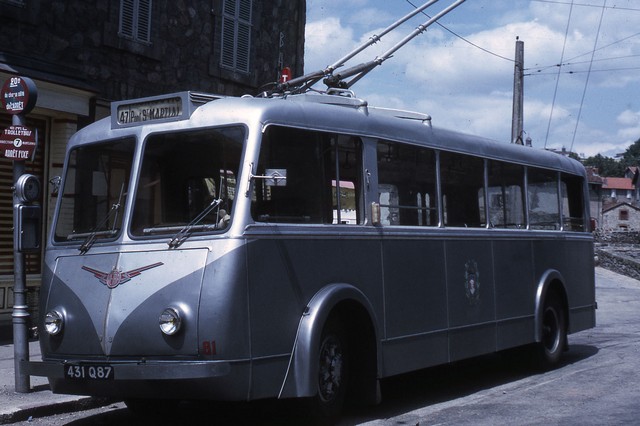

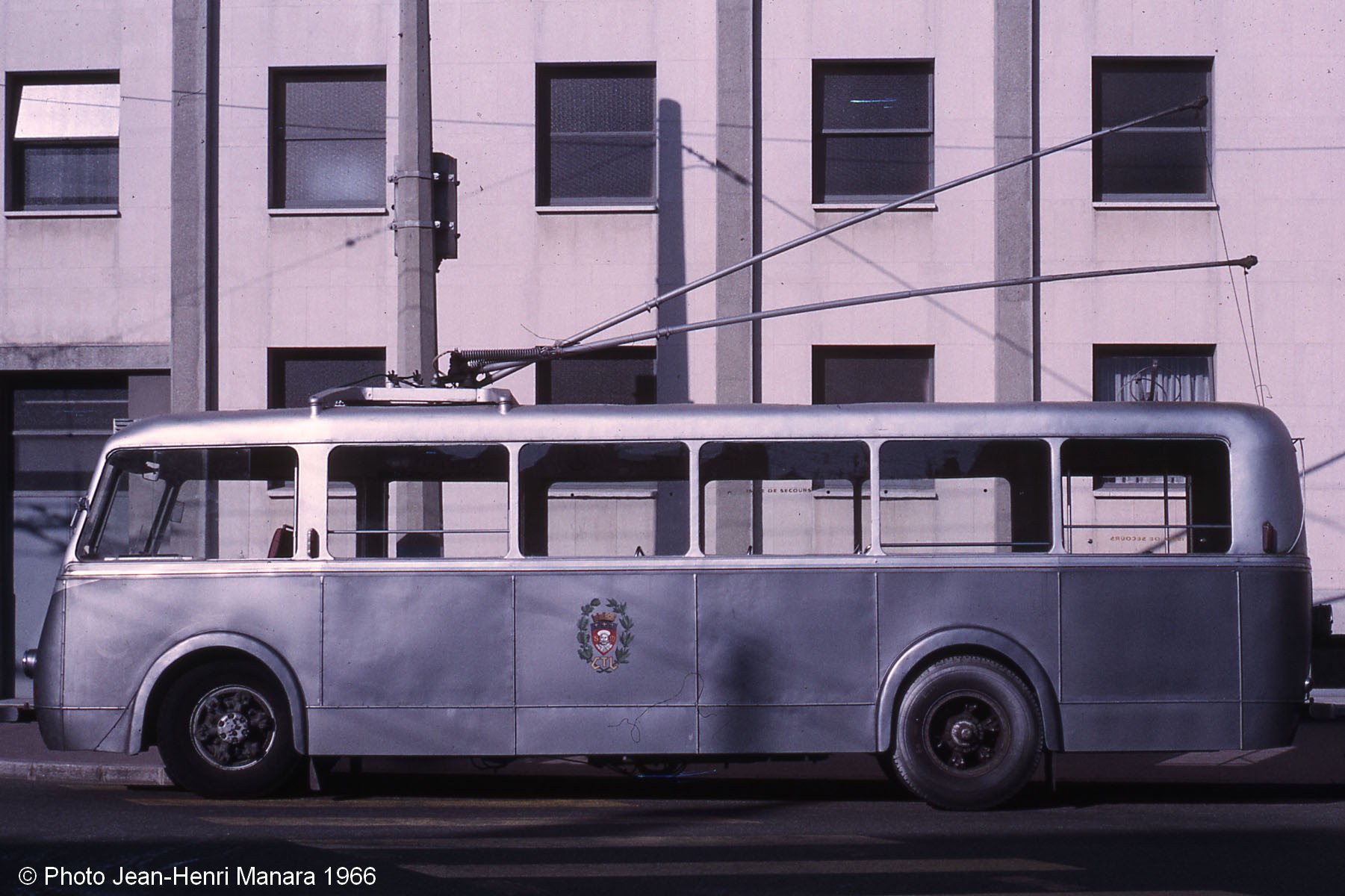

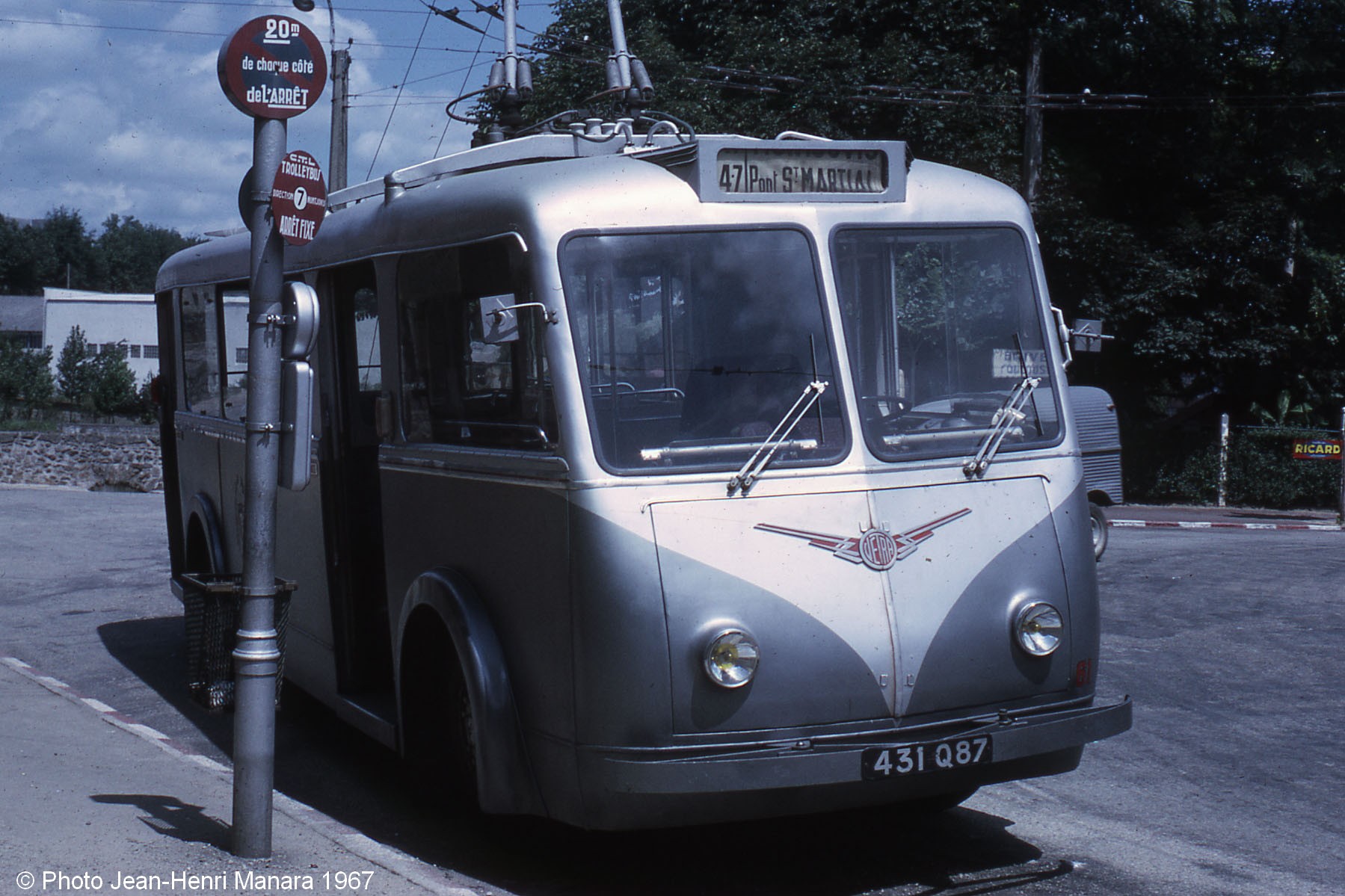

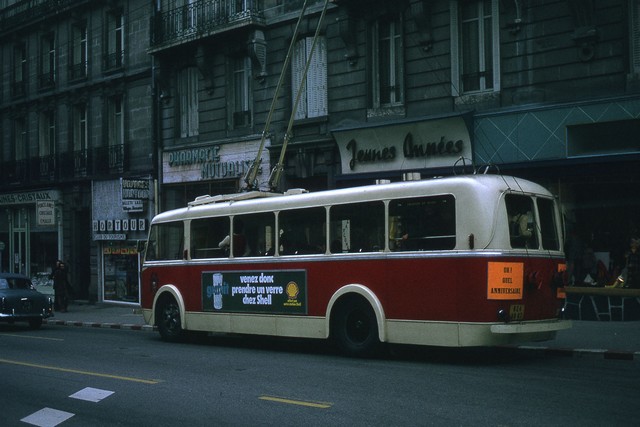

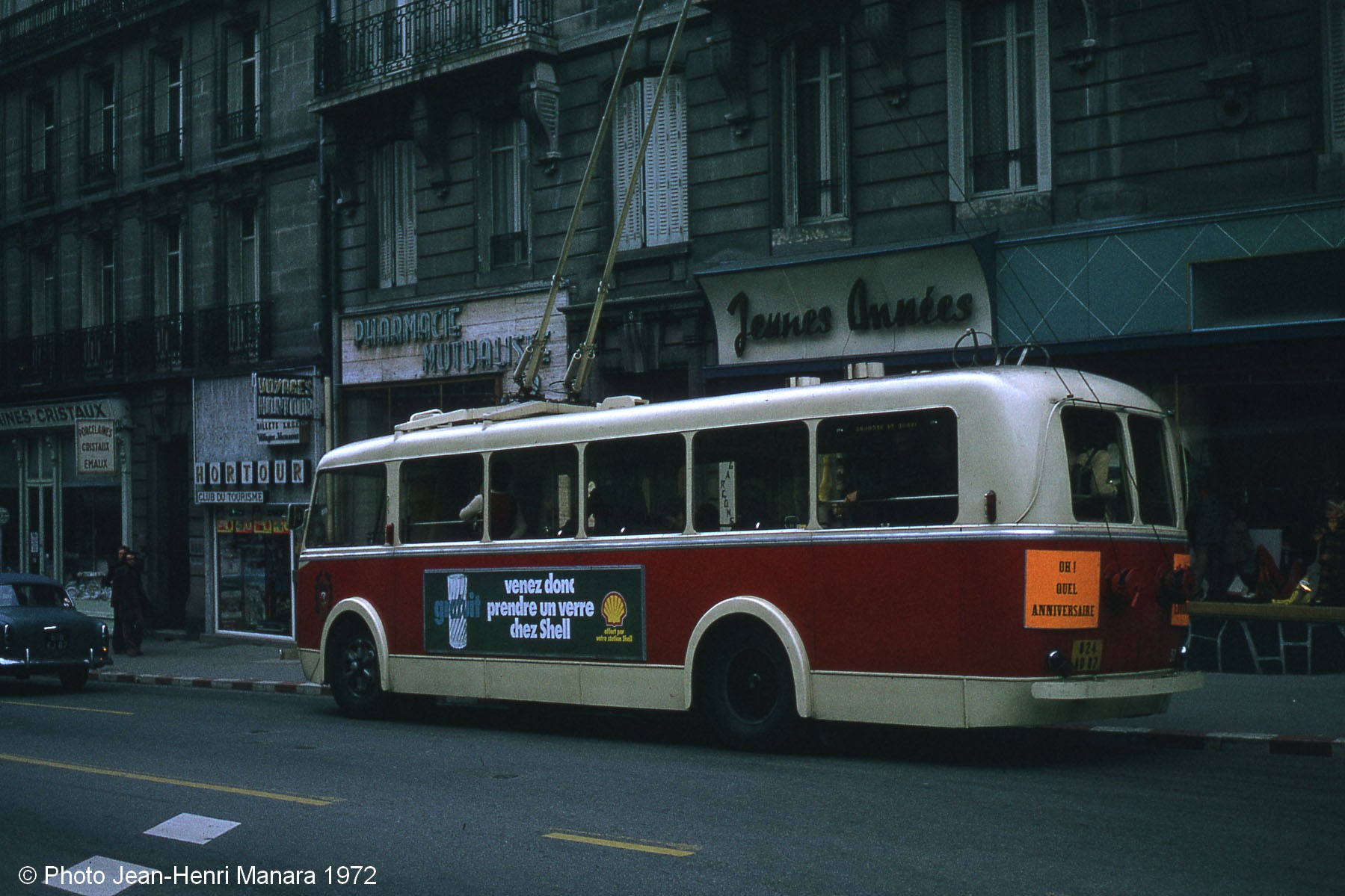

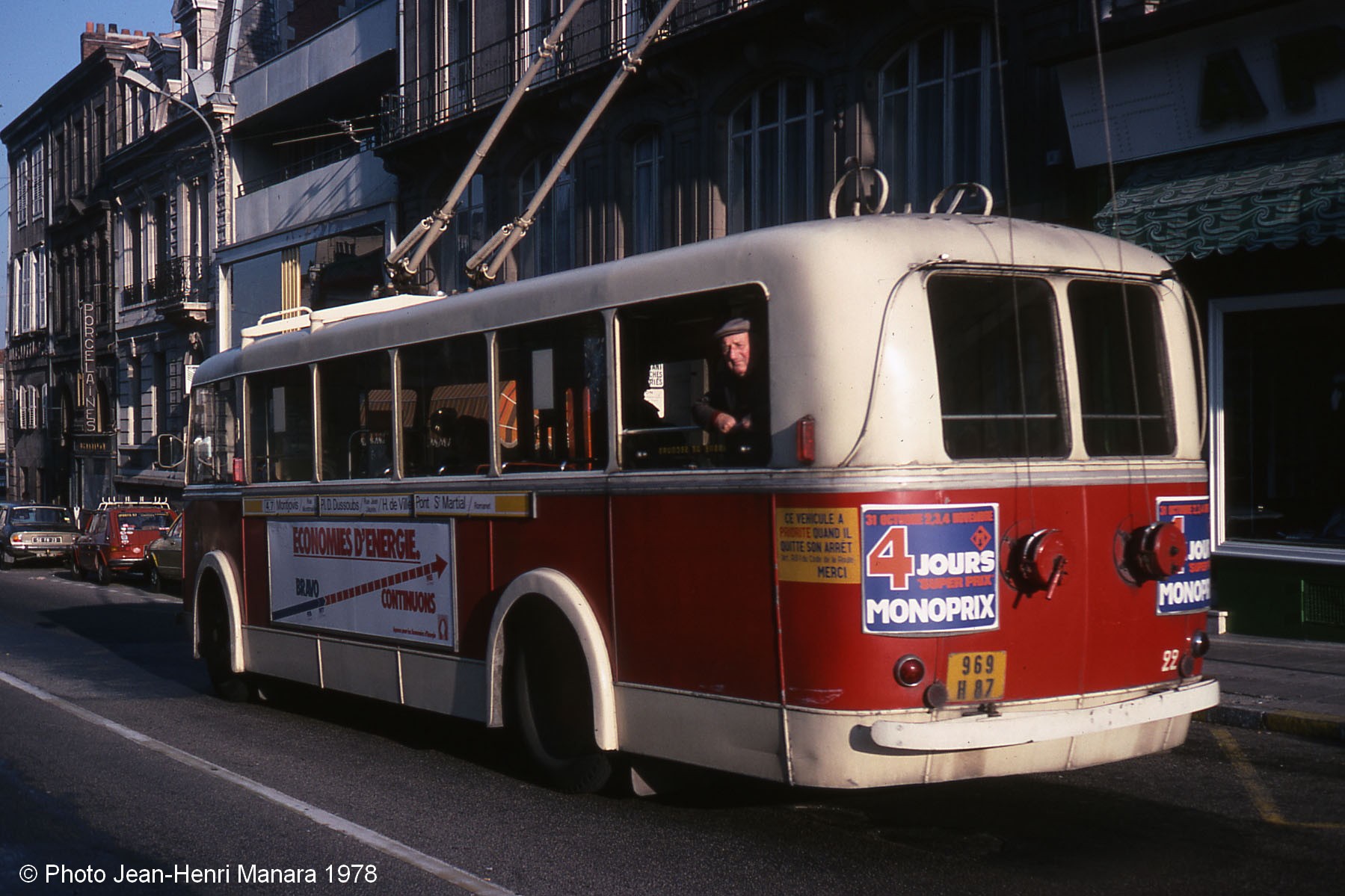

Au temps du gris tuyau de poêle : Ci-dessous une série photos de trolleybus de Limoges (ce sont des CS 60 et non des CB 60) arborant ici la livrée d'origine gris clair et gris argent foncé dit gris tuyau de poêle", couleurs un brin tristounettes mais bien en rapport avec l'époque de l'Occupation en proie à la pénurie de peinture (sauf pour la couleur vert de gris). Elle apparaît en 1943 et demeurera jusqu'en 1972. Les premiers trolleybus de Limoges ont été entièrement construits dans les ateliers de la compagnie sous le contrôle de Vétra par sa filiale SATRAMO. Certains de ces valeureux trolleys ont parcouru avec leur moteur d'origine plus de 2 000 000 de kilomètres durant leur carrière.



Caractéristiques des CB 55 / CB 60 ( 1941 - 1947 )





CB 55

CB 60

Longueur hors pare-chocs / longueur hors- tout

 idem ? 9,060 m / 9,370 m
Largeur hors-tout 2,450 m 2,450 m
Hauteur du pavillon 2,741 m 2,741 m
Porte-à-faux avant 1,56 m 1,56 m
Porte-à-faux arrière idem ? 2,50 m
Empattement 5,00 m 5,00 m
Voie avant 1,922 m 1,922 m
Voie arrière 1,760 m 1,760 m
Places assises 23 26 - mais 18 sur les CB 60 de Marseille après transformation
Places debout 32

34 - mais 42 sur les CB 60 de Marseille après transformation

Nombre total de places 55

60

Poids total en charge (P.T.C)   10,850 tonnes
Poids à vide   7,000 tonnes
Moteur Alsthom TA 505 C 2  de 100 chevaux Alsthom TA 505 C 2  de 100 chevaux
Pont arrière FVP11 FVP11 rapport de 1 à 10,33
Vitesse maximale 50 km /h 50 km /h
Caisse-poutre idem Barthélémy (Marseille) pour les 56 CB 60 du réseau de Marseille, (Vetra SATRAMO dans les ateliers de la CTEL à Limoges)
Organes mécaniques Berliet Berliet
Disposition des portes - Largeur

2-4-0 : 1 porte double à 2 vantaux à l'arrière, 1 porte double à 4 vantaux au milieu à gauche de l'essieu avant

4-4-0 : 1 porte double à 4 vantaux à l'arrière, 1 porte double à 4 vantaux au milieu à gauche de l'essieu avant - Largeur 1,10 m

Rayon de braquage idem

9,75 m

Autres caractéristiques du moteur idem Auto-ventilé à excitation compound / 600 Volts / 140 Ampères / 1500 tours / mn



Sources :

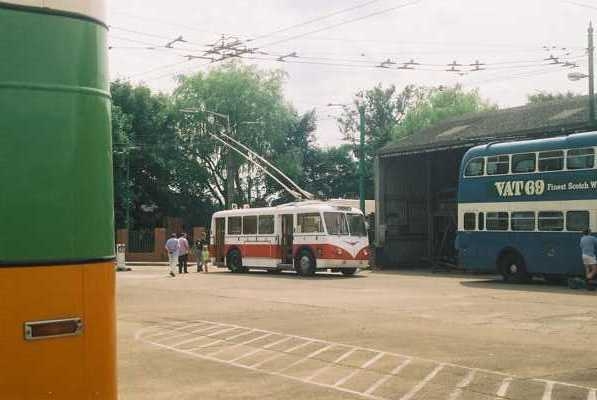

Un grand merci à Martin Nimmo (du Musée des trolleybus de Sandtoft ) pour son aide précieuse - Visitez leur site Internet : Musée des trolleybus de Sandtoft : http://www.sandtoft.org.uk/.. La plus grande collection de trolleybus préservés d' Europe et peut-être du monde se trouve dans le Lincolnshire en Angleterre, à cette adresse : The Trolleybus Museum Belton Road, Sandtoft, Doncaster North Lincolnshire, DN8 5SX (UK - Grande-Bretagne).
