La voiture-échelle est née avec l'installation des premières lignes de tramways à la fin du 19ème siècle. Au début elle est composée d'une charrette tirée par un cheval, équipée d'une échelle donnant accès à une plate-forme surélevée. Un tel véhicule surnommé parfois "la Bagnole", était par exemple employé par la Compagnie Provençale de Tramways Électriques pour le montage et l'entretien des lignes électriques d'alimentation sur les premiers réseaux de tramways électrifiés du Var. On peut en voir une en action au Mourillon sur une vieille carte postale.
Plus tard, bien sûr, les voitures-échelles furent motorisées; certaines furent par exemple montées sur une camionnette Latil ou Schneider. La plate-forme s'élevait dans les premiers temps à la main par l'intermédiaire d'une manivelle actionnant des poulies et des câbles, le plateau supérieur permettait une translation pour pouvoir travailler de part et d'autre de l'axe du véhicule. Par la suite, modernisation oblige, le levage était actionné par un gros vérin hydraulique ou un treuil électrique.
La RMTT s'équipa de 2 véhicules de ce type au lendemain de la guerre, en 1946 pour l'entretien des lignes électriques aériennes alimentant les tramways. Il s'agissait de camionnettes Renault AHN 2. Plus tard à partir de 1949 et jusqu'à 1954, elle servirent à la mise en place des lignes aériennes de contact (les bifilaires) pour les trolleybus puis pour l'entretien courant des installations. A l'inventaire de 1946, on signale aussi une voiture-échelle Schneider (qui elle, devait être en fin de carrière)
Le Renault type AHN est le type même du véhicule construit à l'économie car né aux plus sombres heures de la guerre en 1940 , en ces temps où tous les matériaux de base manquaient cruellement. Avec sa cabine avancée, aux formes anguleuses, son museau plat, il a une sacrée "gueule" taillée à coups de serpe. On a rarement vu aussi laid, "trop laid " oserais-je dire (humour, humour !). Aucune fioriture dans le dessin du Renault AHN, des tôles d'acier planes soudées sur des montants, il n'y avait aucun élément embouti. C'est de l'utilitaire pur et dur, dans le même genre mais en beaucoup plus mignon, il y avait le petit Peugeot DMA avec sa bouille arrondi.
 |
|

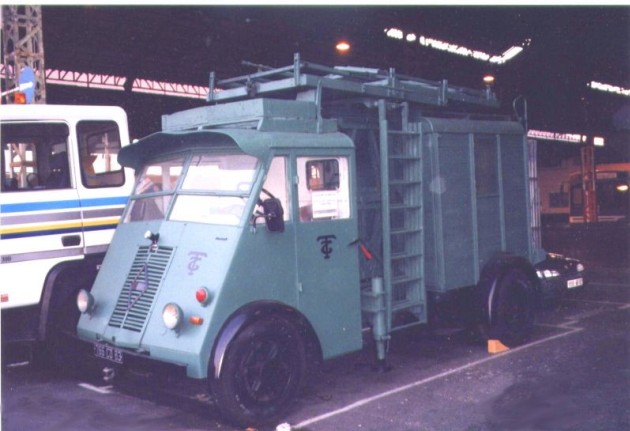

© Photo Denis Garel : Le Renault AHN2 est photographié ici au dépôt de Brunet le 15 décembre 1998. Il se présente encore dans un état superbe. Remarquer le logo représentant 2 T entrelacés signifiant "Tramways Toulonnais" ici de couleur brun foncé. Les trolleybus dans leur première époque porteront aussi ce logo. |
Un gros moteur à 6 cylindres pour 4 litres de cylindrée identique à celui des berlines Vivastella, engloutissait 30 litres d'essence aux 100 kms et vous emmenait à 70 kms /h avec le vent dans le dos. Il existait également, pénurie de carburant oblige, un modèle à gazogène. Les réseaux de transport du Havre, de Marseille et probablement bien d'autres, possédaient le même type de voiture-échelle que la RMTT (voir photos page 4)
Le nouveau moteur diesel Perkins du type 6 PF305 est conçu en Grande-Bretagne, il a 6 cylindres pour 5 litres de cylindrée, il a remplacé le moteur à essence d'origine jugé bien trop glouton. J'ignore encore à quelle date l'échange de moteurs a eu lieu.
 |

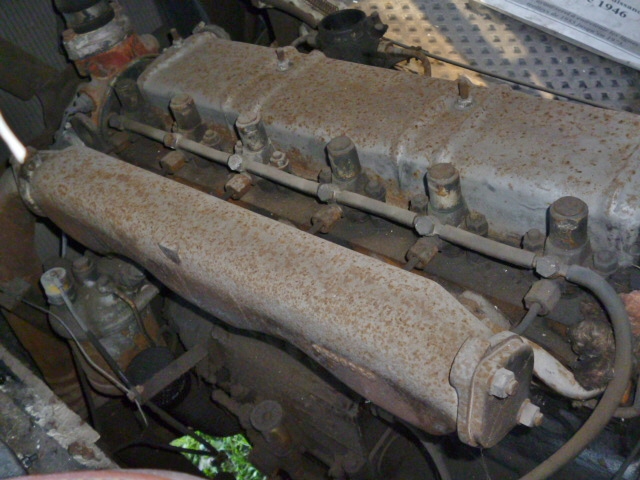

| Photo RMTT- ASBTP Le moteur à essence d'origine a été remplacé par ce diesel Perkins 6 cylindres |
|
|

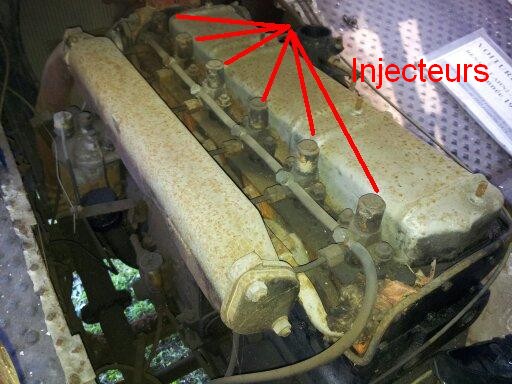

| Photo RMTT- ASBTP - Les 6 injecteurs désignés par une flèche rouge et derrière à droite, le cache-culasse. |
|
|

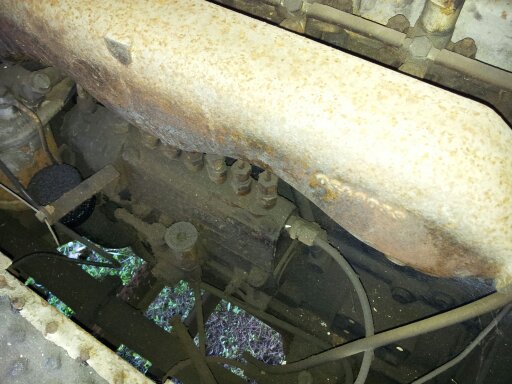

| Photo RMTT- ASBTP - Les 6 injecteurs sont reliés à la pompe à injection, probablement une C.A.V DPA. |
 |

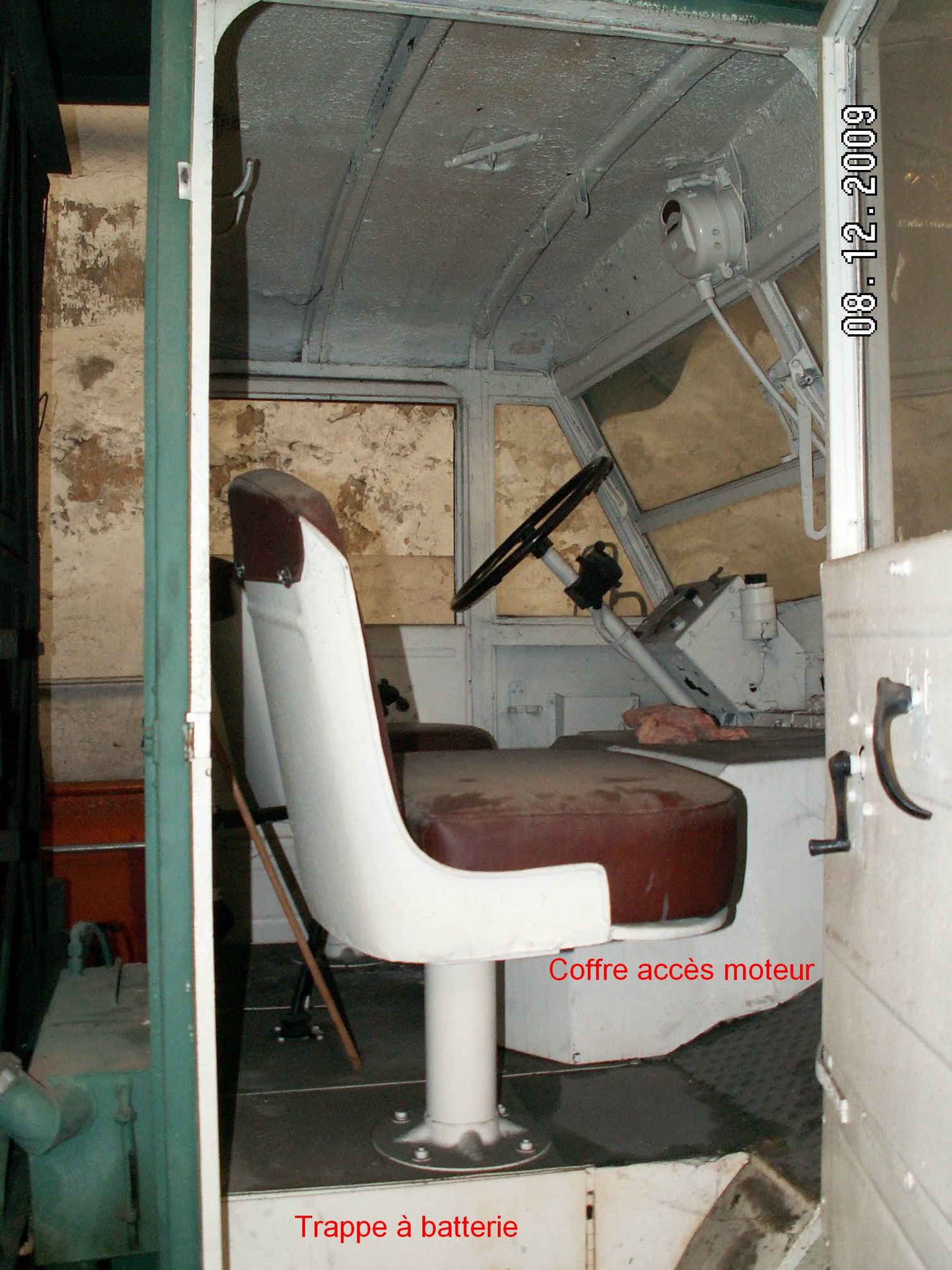

| Photo RMTT- ASBTP Une vue côté gauche, du poste de conduite, avec les sièges de cuir qui semblent bien rembourrés et confortables pour l'époque. Ils ne sont peut-être pas d'origine. Sous le pied du siège gauche, se trouve le compartiment pour la batterie avec sa trappe d'accès. Entre les 2 sièges se trouve le moteur protégé par une sorte de coffre en tôle. En basculant ce capot, on a accès au moteur. On imagine dans peine le bruit du moteur bien présent et les remontées d'huile et de fumée dans l'habitacle. On avait la même chose sur le Renault 215 D ou le Galion. |
 |
|

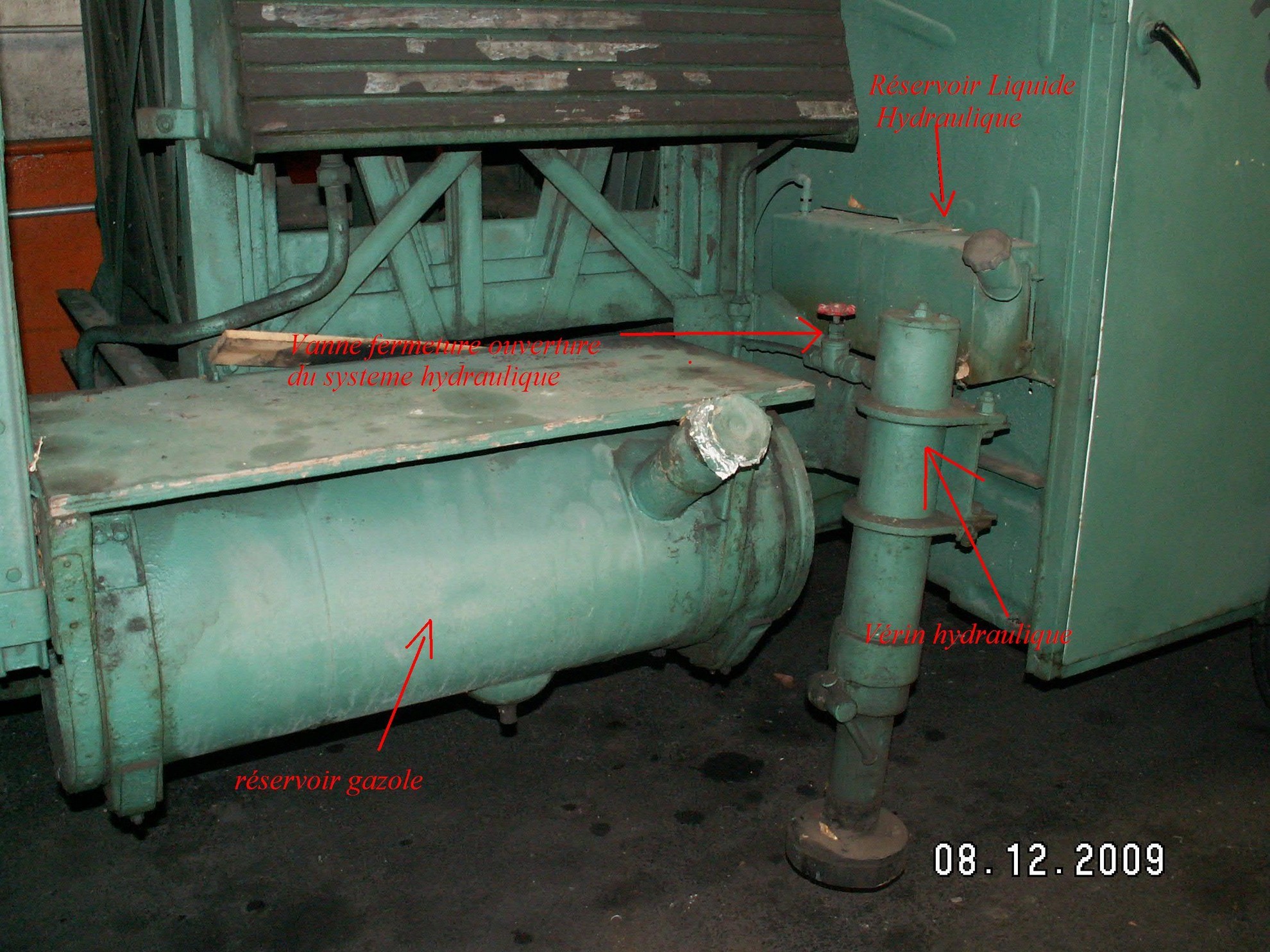

Photo RMTT- ASBTP - Toujours sur le côté gauche, une vue du réservoir de gazole et sur l'un des vérins stabilisateurs avec au-dessus, la vanne d'ouverture-fermeture du système hydraulique. Lorsque la nacelle est en fonction, les 2 stabilisateurs mûs par un vérin hydraulique, sont plaqués au sol de chaque côté afin d'assurer une parfaite stabilité pour les hommes qui travaillent sur la plate-forme. (cliquer pour agrandir) |
 |
|

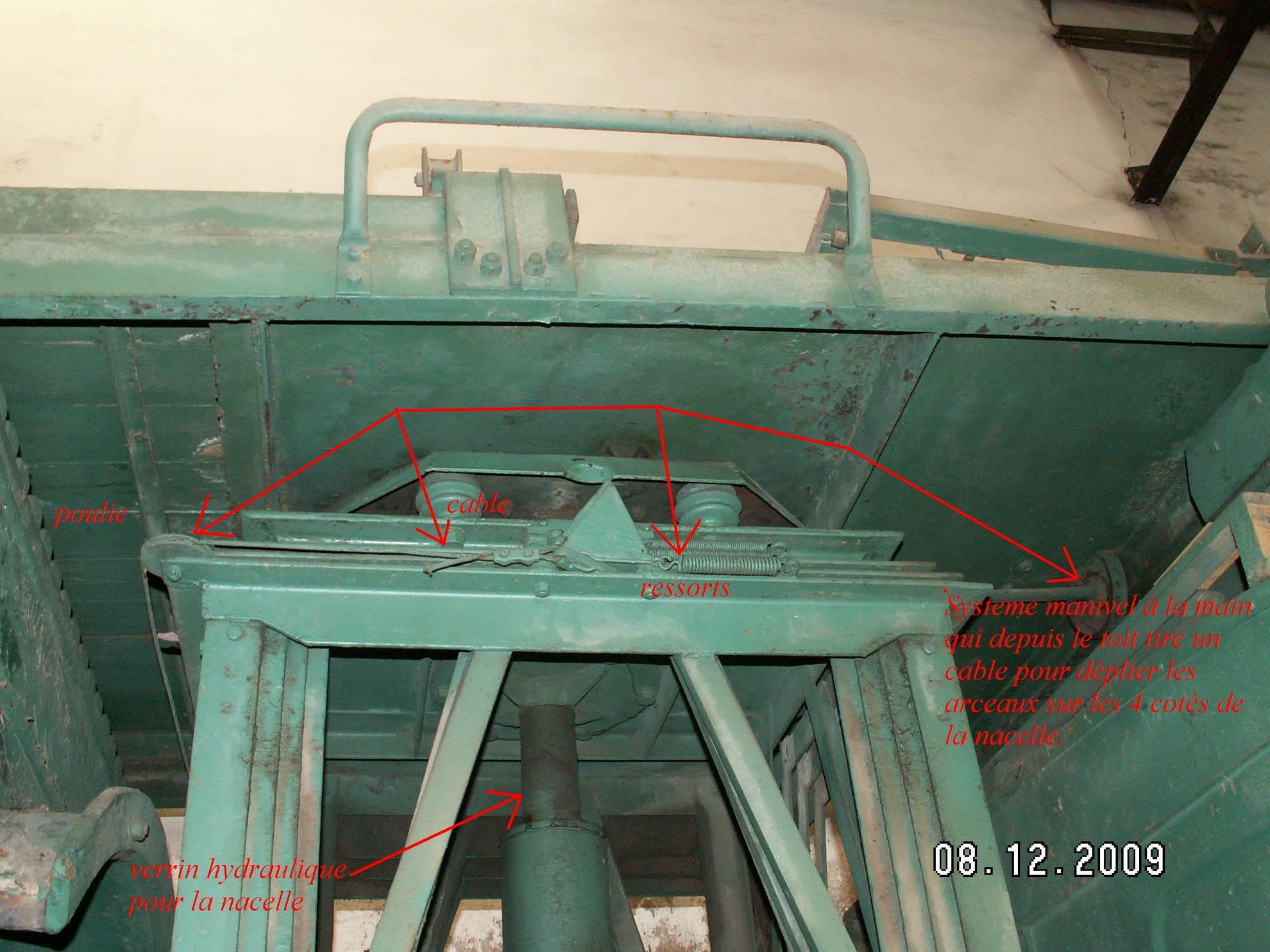

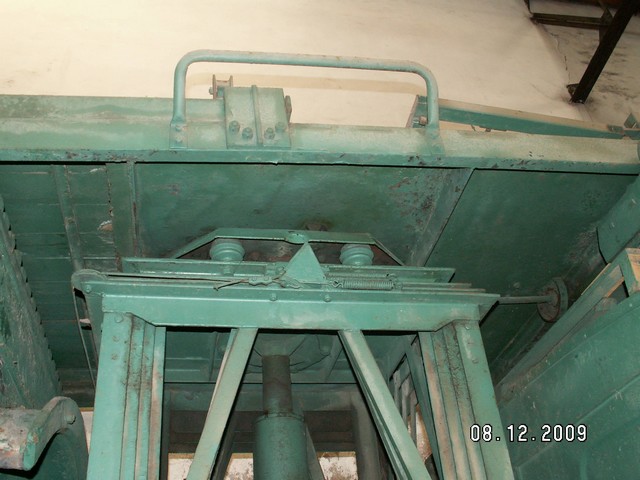

Photo RMTT- ASBTP - Une vue sous la nacelle, du gros vérin hydraulique qui permet de faire monter la plate-forme.On distingue également plusieurs poulies qui guident un câble, lequel est actionné par une manivelle, il permet de mettre en place le garde-corps autour de la nacelle afin que les ouvriers puissent travailler en toute sécurité. Ci-dessous, on voit les gardes-corps en position repliée, à plat sur la nacelle. (cliquer pour agrandir) |
 |

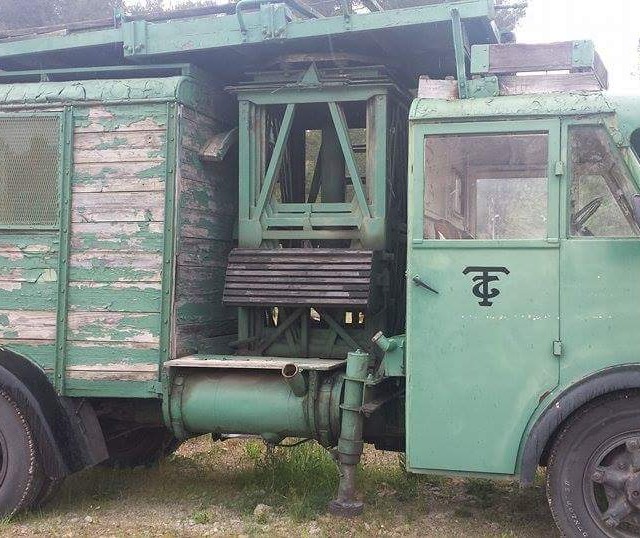

| Photo Yohan Keller - ASBTP - Vu sur le côté gauche, entre la cabine de conduite et le caisson de rangement, on voit le gros vérin hydraulique et la cage télescopique avec sa structure en croisillons qui permet l'élévation de la nacelle. Les lignes électriques de contact sont en général situées à 6 mètres de hauteur en moyenne. |
 |
|

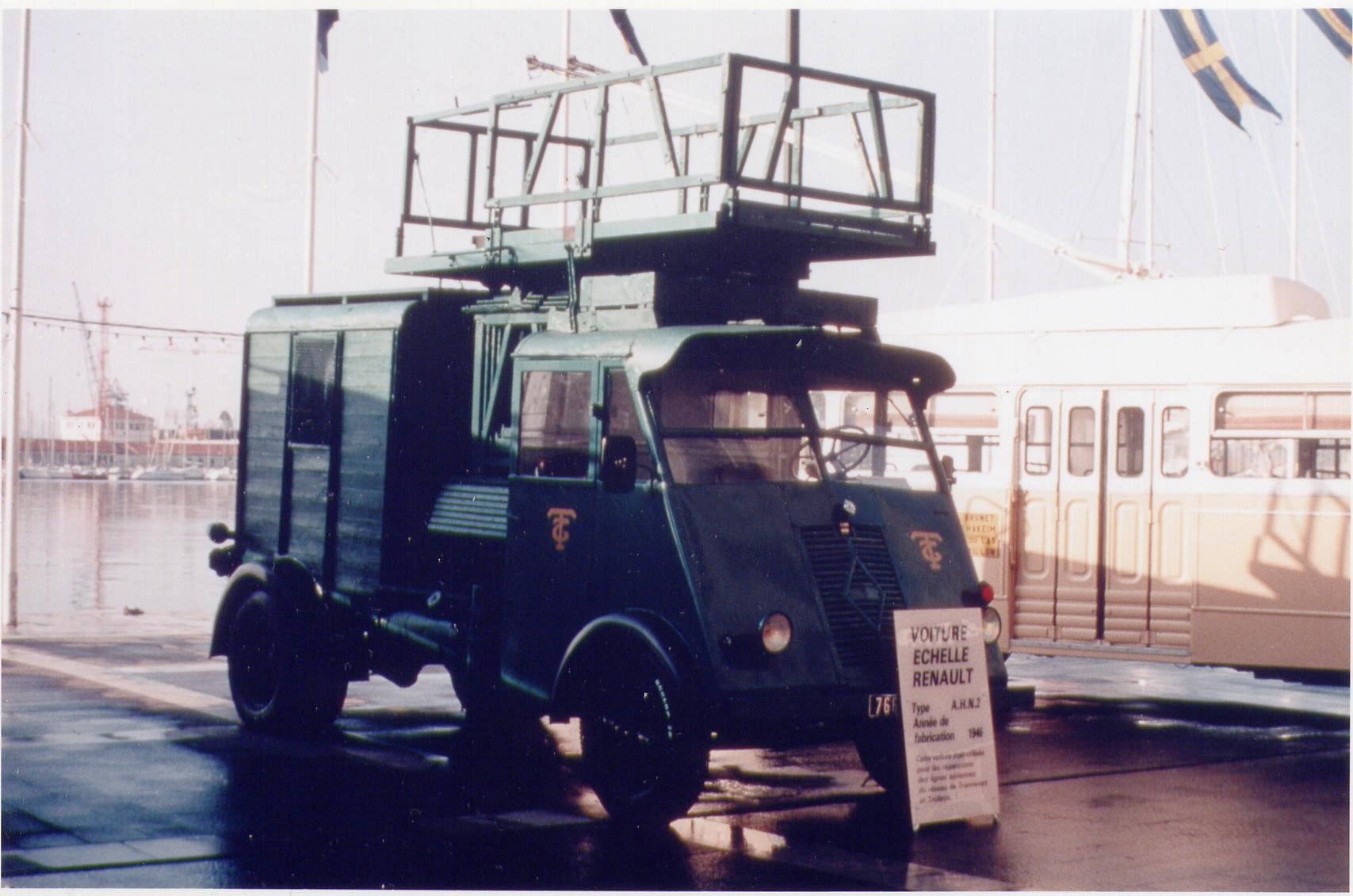

Photo MPTUR -1986 - On voit bien ici la nacelle avec ses gardes-corps déployés. (cliquer pour agrandir) |
 |
|

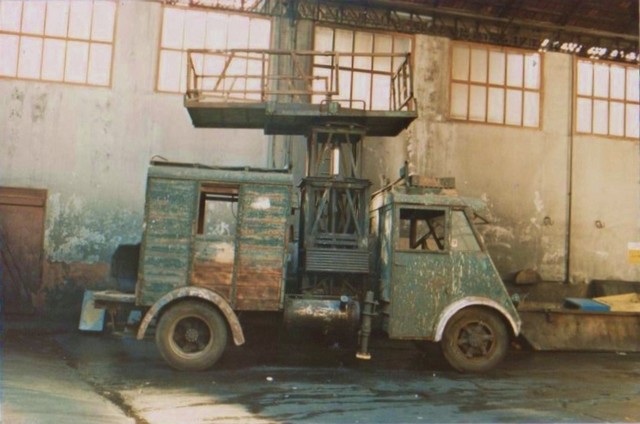

Photo ASBTP - On peut voir ici la nacelle levée en position de travail, elle pouvait sans doute monter plus haut. La plate-forme pouvait pivoter ou effectuer une translation pour se déporter à droite ou à gauche de son axe. (cliquer pour agrandir) |
Une fois sa carrière terminée le 20 février 1973, faute de trolleybus, la camionnette rentra définitivement à l'abri au dépôt de la RMTT à Brunet mais son histoire fut plus mouvementée que prévue et son avenir est loin d'être assuré.
"1880 -1980 : Un siècle de transports en commun dans l'agglomération toulonnaise" par Gabriel Bonnafoux (†) et Albert Clavel -Yohan Keller -
Georges Muller (†) "Les trolleybus français en France et dans le monde 1900-2016" (2017) aux éditions Maquetrén (Espagne). Le réseau de trolleybus de Lyon doit beaucopup à Ce brillant ingénieur que fut Georges Muller, Entre 1973 et 1982, il fut chef des Etudes techniques aux TCL (Transports en Commun Lyonnais), en charge de la modernisation du réseau de trolleybus, des extensions, des études et de la construction des ER 100, de 2 nouveaux dépôts, de la construction de la crémaillère de la Croix Rousse, transformation du funiculaire de St-Just,
Photos : Yohan Keller - Collection Roland Le Corff - MPTUR - TBFP (Trolleys et Bus de France et de Provence) - Marc Bargier)
