Le bus Heuliez GX 337  et  GX 337 hybrides sont traités sur 2 pages : page 1 présentation  et la page 2 : galerie photos

L'autobus Heuliez GX 337 est fabriqué et commercialisé par Heuliez Bus depuis 2013. Il succède au GX 327. Il fait partie de la gamme Access'Bus à plancher entièrement surbaissé. Le GX 337 est la version standard de la gamme : le GX 137 est la version courte et le GX 437 en est la version longue (articulée). Son principal concurrent est l'Iveco Urbanway. Il d'ailleurs est construit sur un châssis d'Iveco Bus Urbanway produit et assemblé dans l'usine d'Annonay. La carrosserie, elle est produite dans l'usine Heuliez Bus de Rorthais. Il est disponible en version diesel, hybride ou électrique. De nombreuses options sont disponibles dont :

• Option version 3 portes,
• Portes extérieures coulissantes,
• Pavillon entièrement vitré : LUMI'BUS ®
• Eclairages d'ambiance intérieure
• Baies panoramiques en partie basse
• Climatisation.

Sur le réseau Mistral :

TRANSDEV Var a mis en service 2 GX 337 hybrides, les N° 765 et 766 en décembre 2014 et 4 GX 337 ( à moteur diesel Euro 6, non hybrides) numérotés 780 à 783, entre décembre 2016 et novembre 2017 soit un total de 6 véhicules.

La SODETRAV a mis en circulation 5 GX 337 hybrides en janvier-février 2015, les N° 775 à 779 et 6 GX 337 diesel, numérotés 784 à 789, en novembre 2017. puis 4 GX 337 hybrides en janvier 2018, les N° 790 à 793 soit un total de 15 véhicules.

La RMTT quant à elle mettait en ligne, 8 GX 337 hybrides N° 767 à 774, entre décembre 2014 et février 2015.

En résumé, il y avait en service en mars 2022, 29 GX 337 dont 10 GX 337 diesel et 19 GX 337 hybrides. tous en version 2 portes.

Des nouvelles versions améliorées sont sorties à partir de 2017 sur la base du GX 337 avec un dessin plus moderne, il s'agit des GX 337 Linium  qui existent en hybride, GNV et électrique.

Voir les pages  : GX 337 Hybride Linium et GX 337 GNV Linium.

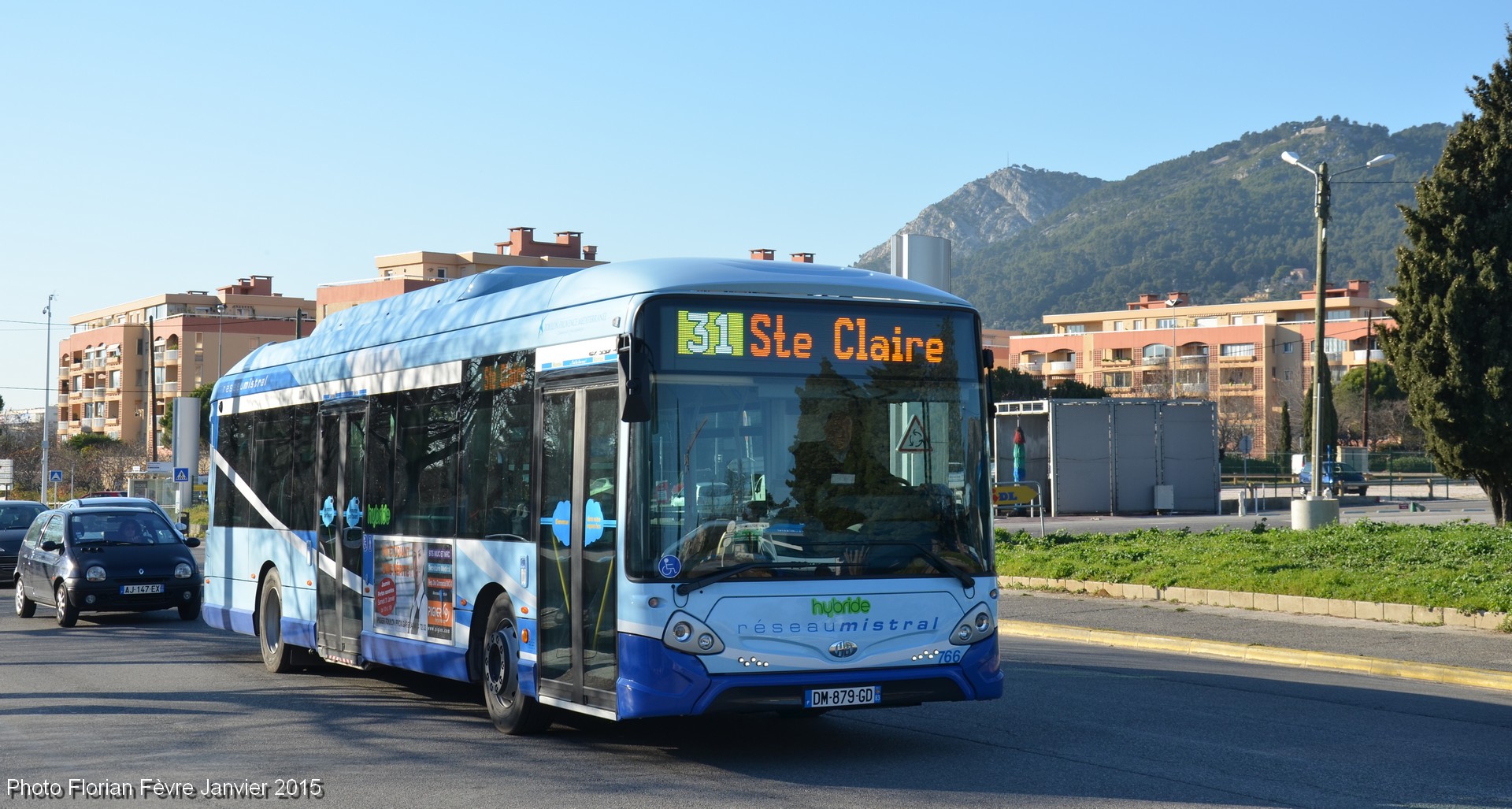

Photo Florian Fèvre du 23 janvier 2015 -  Heuliez GX 337 Hybride N° 766 sur la ligne 31 vers le terminus de Sainte-Claire.     (cliquer pour agrandir)

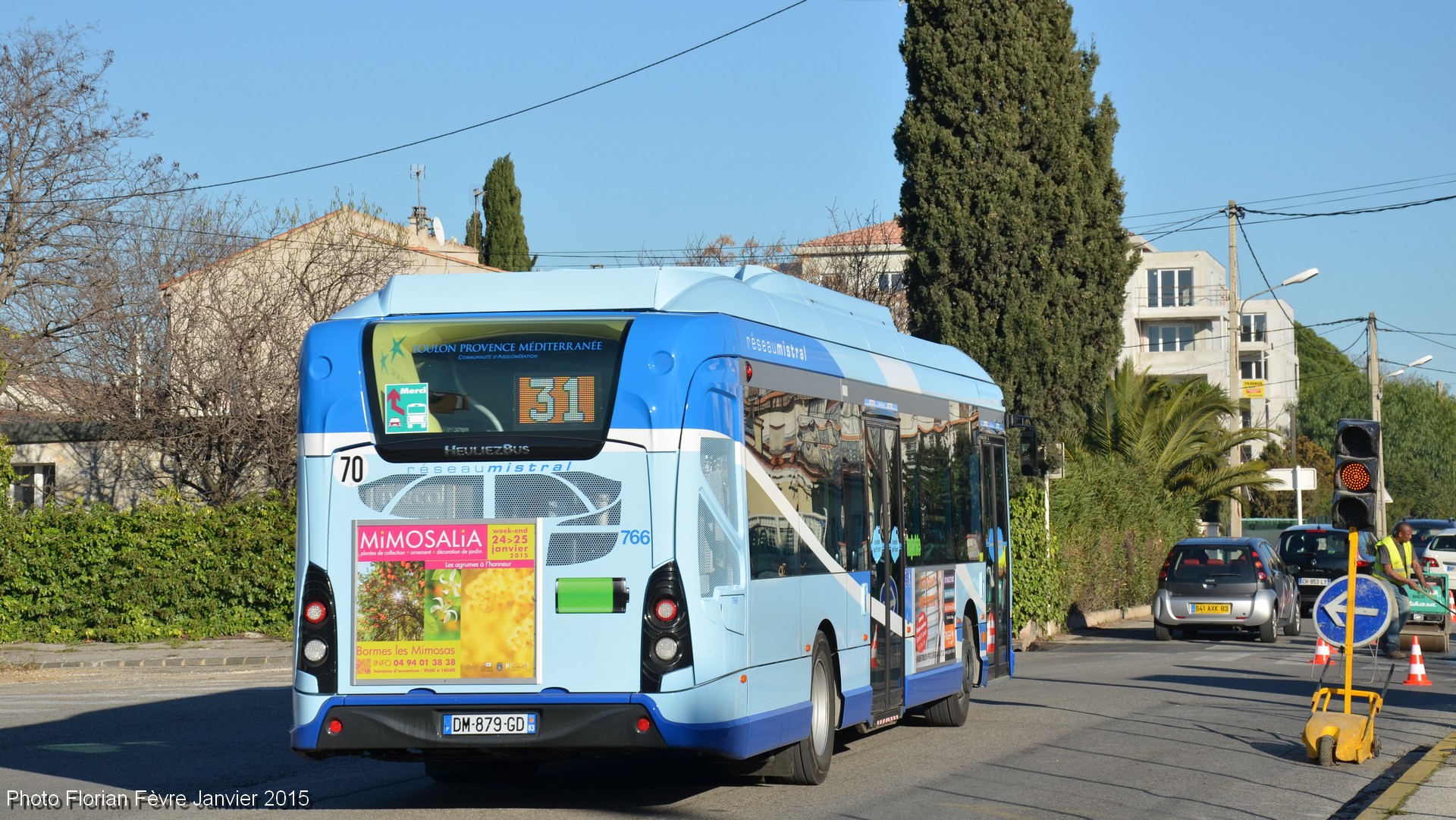

Photo Florian Fèvre du 23 janvier 2015 - Le même bus N° 766 pris au même endroit mais vu des 3/4 arrière.   (cliquer pour agrandir)

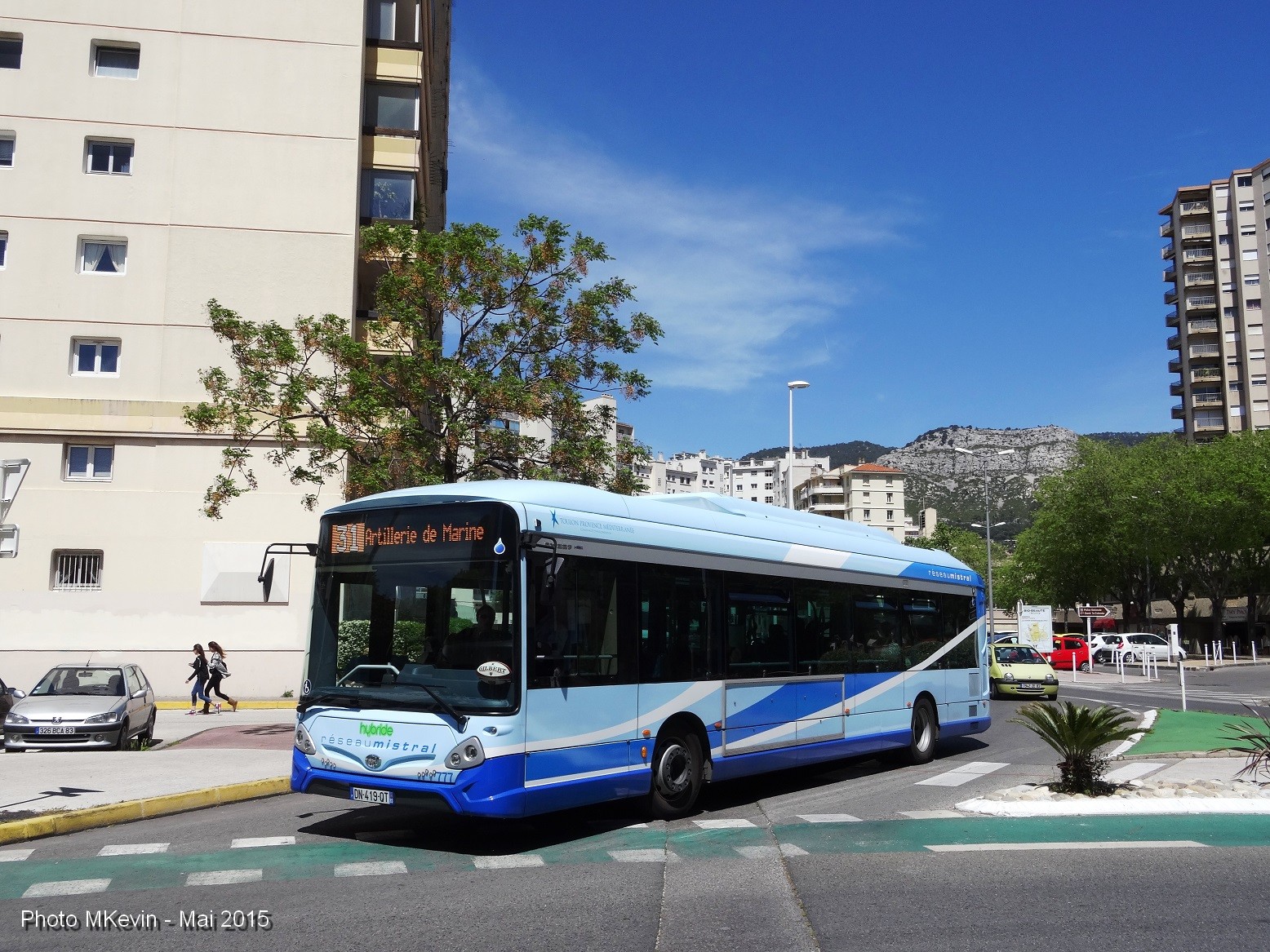

Photo MKevin du 2 mai 2015 source Wikipédia - Le GX 337 Hybride N° 777 sur la ligne 31 est pris ici vers le Mourillon.     (cliquer pour agrandir)



  Caractéristiques des Heuliez Access'Bus GX 337 et GX 337 Hybrides



Motorisation hybride : principes de fonctionnement :

Le système de motorisation hybride permet d'être plus respectueux de l'environnement en diminuant les émissions de gaz d'échappement et de particules sans atteindre bien entendu le zéro émisssion d'un véhicule 100% électrique. Un autobus hybride dispose d'un moteur Diesel, d'une génératrice de et d'un moteur électrique de traction. L'énergie du freinage est stockée dans des batteries lithium-ion. Cette énergie permet d'alimenter le moteur électrique lors de son redémarrage du bus. La récupération de l'énergie cinétique s'effectue par le freinage électrique. au démarrage, c'est souvent le moteur électrique qui assure la mise en mouvement lorsqu'une vitesse plus élevée est atteinte ou qu'une accélération forte est demandée, le moteur thermique prend le relais pour remplacer progressivement le moteur électrique.

Les bus hybrides d'Heuliez sont équipés du système Hybridrive de BAE Systems. BAE Systems Inc. est la filiale américaine de BAE Systems PLC, une société internationale de défense, d'aérospatiale et de sécurité qui propose une gamme complète de produits et de services pour les forces aériennes, terrestres et navales, ainsi que des solutions avancées d'électronique, de sécurité et de technologie de l'information. et les services d'assistance à la clientèle. BAE Systems est l'un des principaux développeurs et producteurs de technologies électriques hybrides. Le système Hybridrive apparaît dès 2011 sur le marché des autobus.

Sur le site de la société, on peut lire : "Le système électrique hybride de la série HybriDrive réduit considérablement les émissions et augmente l’économie de carburant tout en répondant aux exigences de durabilité des opérations de transport urbain exigeantes. Il se compose d’un générateur, d’un moteur électrique et d’un système de stockage d’énergie géré par des commandes informatisées. Un moteur diesel fait tourner le générateur et fonctionne indépendamment du moteur d’entraînement électrique, ce qui lui permet de fonctionner au régime moteur optimal pour une économie de carburant. Le système n’utilise pas non plus de transmission mécanique, un élément d’entretien important sur les autobus diesel conventionnels. Les autobus équipés de la série HybriDrive ont parcouru plus de 300 millions de kilomètres, évité plus de 280 000 tonnes d’émissions de CO2 et économisé plus de 95 millions de litres de carburant diesel."

En phase de décélération, de descente ou de freinage, une part de l'énergie cinétique est transformée par le moteur/générateur en électricité pour recharger les batteries, assurant ainsi un rôle de frein moteur accru et soulageant les freins mécaniques. La gestion de l'ensemble est en général confiée à l'électronique embarquée. lorsque la vitesse descend en dessous de 20 km/h, le moteur diesel s'éteint automatiquement. Silence avec 7 dB de moins par rapport au diesel en mode électrique - Zéro émissions et aucune vibration.

Sur le GX 337 HYB, le stockage de l'énergie s'effectue par des batteries au lithium-ion de 11 kw/ h permettant la récupération d'énergie au freinage en étant rechargées par l'électricité générée par le moteur électrique en phase de décélération. Le moteur électrique fournit une puissance de 140 kW (continu). Il y a également une génératrice à démarreur intégré de 200 kW, accouplée au moteur Tector, elle fournit l'énergie électrique du véhicule. Elle redémarre le moteur thermique ce qui supprime le démarreur classique.

Doc BAE Systems - Schéma du système Hybridrive de BAE Systems

Caractéristiques des Heuliez Access'Bus GX 337 et GX 337 Hybrides

Constructeur	Heuliez  Bus depuis  2013
Châssis	Structure autoportante à ossature en tubes d'acier inoxydable - plancher bas intégral sur toute la longueur du bus. Hauteur entre 32 et 33 cm du sol
Carrosserie / poste de conduite	en matériaux composites - poste de conduite ergonomique VDV (selon les normes de l'association allemande des transports VDV)
Nombre de portes	3 (ou 4 selon les modèles) d'une largeur de 1,20 m
Accès	par 2 ou 3 portes pneumatiques à deux vantaux louvoyantes intérieures. possibilité d'abaissement du véhicule ("agenouillement")- rampe d'accès manuelle intégrée à la structure du véhicule
Nombre de places : assises / total	27 à 41 places asises / jusqu'à 2 places UFR (Usager en fauteuil roulant) / jusqu'à 110 places au total
Longueur hors-tout	12,060 m
Largeur hors-tout	2,550 m
Empattement	6,120 m
Porte-à-faux avant / arrière	2,715 m / 3,225 m
Hauteur intérieure partie avant/ arrière	2,394 m / 2,262 m
Hauteur totale en charge	2,880 m
Hauteur d'emmarchement	32 cm (porte avant), 33 cm médiane, 34 cm arrière
Angle d'attaque / fuite	7,4°/ 7,4°
Voie avant /voie arrière	2,087 m / 1,869 m
Rayon de braquage entre trottoirs	8,862 m
Rayon de balayage avant	10,616 m
Poids à vide	selon aménagements
P.T.A.C	19,70  tonnes
Moteur pour le GX 437 HYB	Diesel FPT Tector Euro 6 de 210 kW (286 CH) à 6 cylindres en ligne
Génératrice et boîtier de transmission	BAE Systems HybriDrive de 140  kW (*) voir chapitre motorisation hybride
Système anti pollution	Technologie HI-SCR post-traitement avec SCR (Selective Catalytic Reduction) seul sans EGR (Exhaust Gas Recirculation) et sans régénération passive du filtre à particules
Direction	Direction assistée hydraulique. Boîtier ZF8098.
Boîte de vitesses	VOITH à 4 rapports avant ou ZFà 6 rapports avant, à ralentisseur intégré /  pas de boîte de vitessess sur le GX 337 HYB
Puissance	23 Cv fiscaux /  puissance moteur 294 kW (400 cv).
Vitesse maximale	75 Km/ h
Pneumatiques	Pneumatiques 275/70 R 22.5, jumelés sur essieux 2 et 3.
Réservoir combustible	Capacité 350 litres utiles + 80 litres d’urée (voir explication plus bas)
Girouette	SEIPRA LED polychromes oranges

Pourquoi un réservoir d'urée ? :

L'urée ou carbamide (DCI) est un composé organique de formule chimique CO(NH2)2. C'est aussi le nom de la famille des dérivés de l'urée de formule générale (R1,R2)N-CO-N(R3,R4). L'urée joue un rôle important dans le métabolisme des composés azotés chez les animaux et est la principale substance contenant de l'azote dans l'urine des mammifères. C'est un solide incolore et inodore, hautement soluble dans l'eau, et pratiquement non toxique.

Dans notre autobus, l'urée est utilisée comme agent de dénitrification. La molécule d'urée se décompose pour libérer de l'ammoniac qui va réagir avec les NOx (NO, NO2) et les réduire en diazote et en eau. Le CO2 libéré n'est que le CO2 qui a été condensé pour fabriquer la molécule d'urée. Quoi qu'il en soit, compte tenu des quantités d'urée injectées (en Euro V, de l'ordre d'un litre aux mille km), cela ne modifie pas le bilan carbone du véhicule. L'urée est injectée directement dans les gaz d'échappement via un réservoir spécifique (ce n'est donc pas un additif gazole). Ce produit est commercialisé sous le nom d'AdBlue. Cette solution est aujourd'hui disponible via un large réseau de distribution. Elle concerne déjà les camions et commence à s'appliquer aux tracteurs, engins de travaux publics et bientôt aux véhicules légers. (source Forum Futura)

Diagrammes et emplacements des sièges

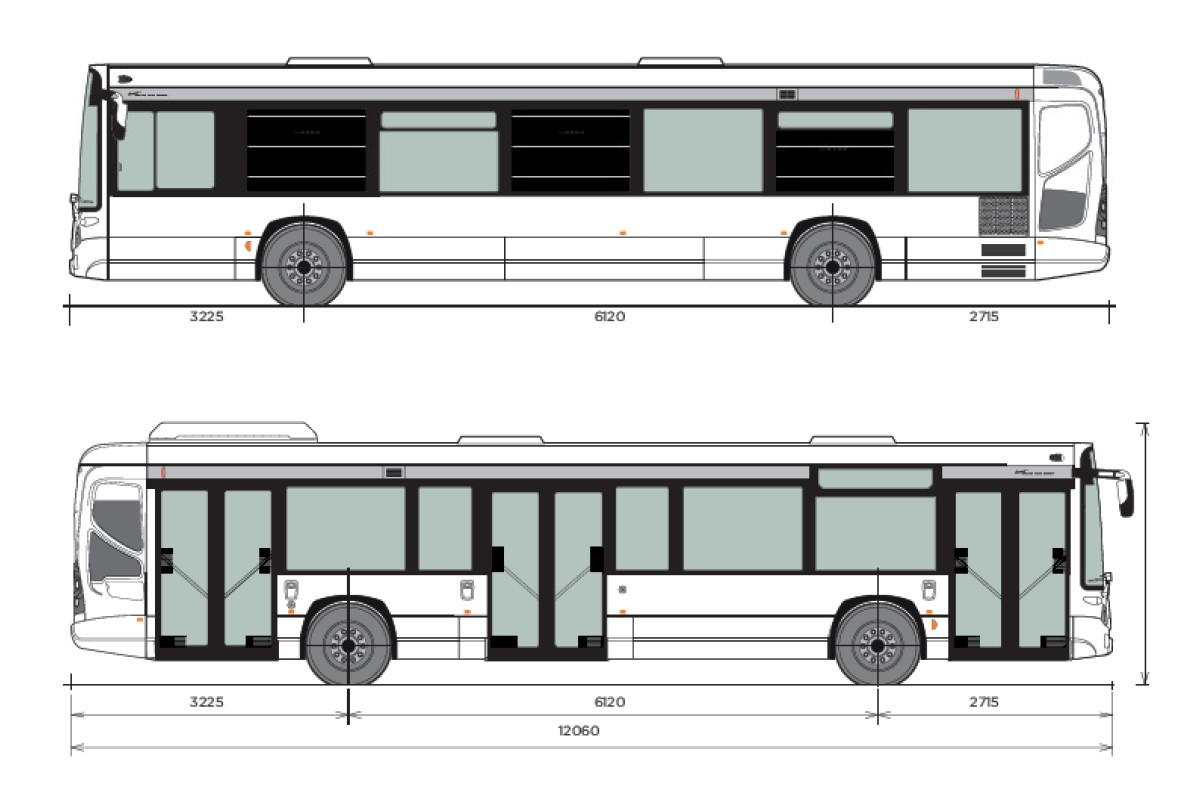

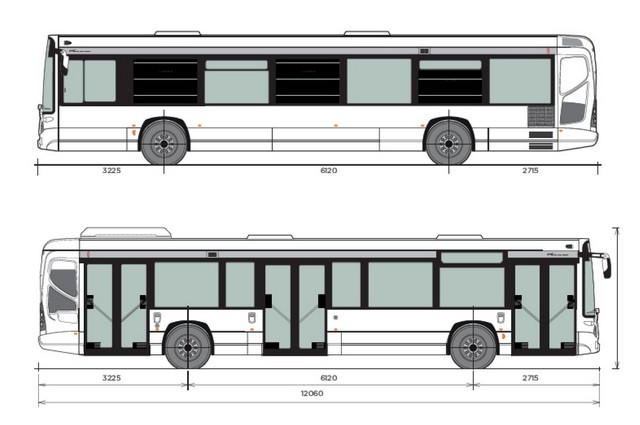

Document Heuliez Bus- Diagramme du GX 337 profils gauche et droit.    Cliquer pour agrandir

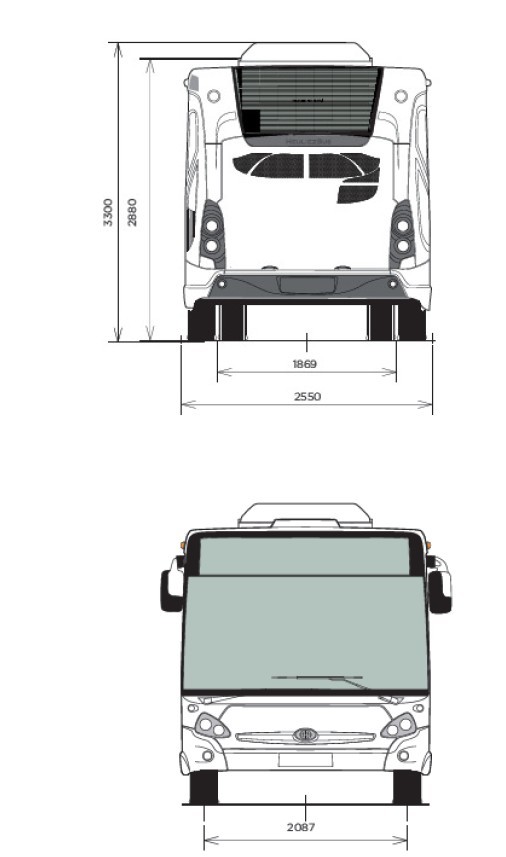

Document Heuliez Bus- Diagramme du GX 337 - Vues de de l'arrière et de l'avant

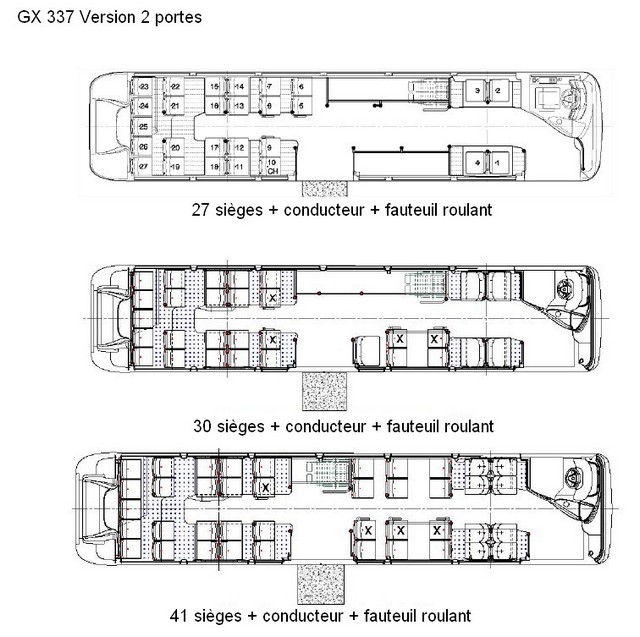

Document Heuliez Bus- Différents modèles d'emplacements des sièges sur la version à 2 portes  Cliquer pour agrandir

Immatriculations des Heuliez GX 337 ( source TC_Infos)

Immatriculations des Heuliez GX 337 hybrides ( source TC_Infos)
