LES TROLLEYBUS SUISSES OERLIKON DE TOULON (page 1)

Les Oerlikon sont traités sur 3 pages : page 1    page 2     page 3

La RMTT acquit à la fin du mois de décembre 1952, 2 protototypes de trolleybus de marque Oerlikon qui n'avaient pas pu trouver preneurs sur d'autres réseaux. Ces deux véhicules dont l'aspect était très différent des autres trolleybus tous fournis par Vétra, composant le parc de la RMTT, furent en quelque sorte des "OVNIS" sur le réseau toulonnais. Les photos des Oerlikon dans leur aspect d'origine sont d'ailleurs absolument rarissimes.

La société Oerlikon est un constructeur suisse réputé, spécialisé dans le matériel électrique, le matériel ferroviaire, surtout les locomotives (la première véritable locomotive électrique a été construite en Suisse, en 1891, par les ateliers Oerlikon)

Lors de la mise en service, la RMTT leur attribue les numéros de parc 19 et 20. Entre 1957 et 1960, les 2 "vilains petits canards" sont réformés : le Decauville N° 70 ( ex 20) est réformé le premier en date du 10 mai 1957, le Panhard MGT N° 69 ( ex 19) sera réformé quant à lui le 18 février 1960.

À l'occasion de leur réforme, leurs équipements électriques seront récupérés et montés dans des caisses d'autobus Chausson AP-52. L'une aurait été (d'après Gabriel Bonnafoux), récupérée sur un autobus du réseau, l'autre achetée d'occasion à Lyon; les 2 trolleybus prendront alors l'allure générale des autres VBC du réseau achetés entre 1955 et 1956.

On distingue cependant à coup sûr les 2 anciens Oerlikon à leur arrière bombé alors que les VBC-APU de conception plus moderne, ont un arrière droit. Quelques années plus tard en 1967, ils changeront à nouveau de numéros de parc en devenant les N° 86 et 87 (voir le tableau de leurs immatriculations successives en bas de page)

Ce tableau permet tout de suite de remarquer que le N° 87 a été immatriculé 2 ans avant le 86.

Au tout début de leur activité, les 2 Oerlikon ont probablement desservi la ligne 9 et peut-être la ligne N°3  Gare SNCF- Le Mourillon. D'après Albert Clavel, on sait que ces 2 trolleybus roulèrent assez peu sur la ligne N°1 car ils manquaient de souplesse en exploitation et cela à cause de l'absence d'une porte centrale.

Les témoignages sur les Oerlikon sont encore plus rarissimes que leurs photos mais Jacques Visconti se souvient d'eux sur la ligne N°9 Gare-Pont du Suve : "Ils desservaient exclusivement la ligne 9. Ils partaient à la même heure, l'un de la gare, l'autre du rond-point du Pont-du-Suve et se croisaient bien sûr à mi-chemin. Ils n'étaient pas semblables aux autres et déjà, il les trouvait moches et d'un air vieillot"

Une fois reconditionnés avec des caisses de Chausson AP-52, les 2 Oerlikon se cantonnèrent sans doute à la ligne 1 comme en témoignent les photos de Jean-Henri Manara prises en 1967 (N° 86 et 87)

Historique : C'est la Société Oerlikon-Paris, filiale française d'Oerlikon qui a équipé les 2 trolleybus dans son usine d'Ornans (Doubs) juste après la guerre. Les 2 prototypes furent conçus sur des châssis différents : le premier sur un châssis d'autobus Panhard K 63, le second sur une caisse-poutre Decauville.

1er prototype : le trolleybus Panhard-MGT-Oerlikon (1942-1949)

Ce trolleybus conçu dès 1942 ne fut achevé pour cause de guerre qu'en 1946 (ou 1949 selon les versions). La caisse en acier riveté, est fabriquée par le célèbre carrossier MGT (Million-Guiet-Tubauto) situé à Levallois-Perret qui habilla de nombreux autobus urbains notamment Panhard, Somua et fournit également des autobus pour les réseaux de Lyon, Rennes, Argenteuil, et même Varsovie.

Par ailleurs MGT construisit également les  trolleybus pour Jacquemond.

La caisse est montée sur un châssis d'autobus Panhard K 63 dont  les types A et B sortirent respectivement en 1934 et 1935. ils équipèrent notamment le réseau parisien (qui s'appelait encore la SCTRP) et furent dotés de caisses identiques à celles des autobus TN4 / TN6. Les types C et D sortirent en 1936-38 et furent équipés de caisses du type TN4 H avec accès par plate-forme arrière ouverte et accès latéral (appelé type Banlieue latéral ou Bla)

Le prototype en question comporte une porte à 2 vantaux à l’arrière et une porte semblable dans le porte-à-faux avant. Tout l'’équipement électrique Oerlikon est identique à celui des trolleybus contemporains de Zurich, avec un un moteur de traction type compound LC 29 de 71 kW.

Racheté par le réseau de Toulon en 1952, on lui donna au départ le numéro de parc 19 puis très vite le N° 69 afin de suivre la numérotation des autres trolleybus de la RMTT déjà présents sur le réseau

A son arrivée, il était encore en livrée d'origine (le vert foncé et crème de la RATP) , il a donc du être repeint aux couleurs beige et ivoire de la RMTT. Il fut réformé en février 1960 et tous ses équipements électriques furent transférés dans une caisse d'autobus Chausson AP-52, achetée sur le réseau de Lyon. Le nouveau véhicule fut ré-immatriculé 505 EX 83 en 1960 sous le même numéro de parc 69 puis plus tard il prit le N° 86. On ignore la date exacte de sa réforme, peut-être vers 1972 au moment de la réduction de l'exploitation par trolleybus sur la ligne N°1.

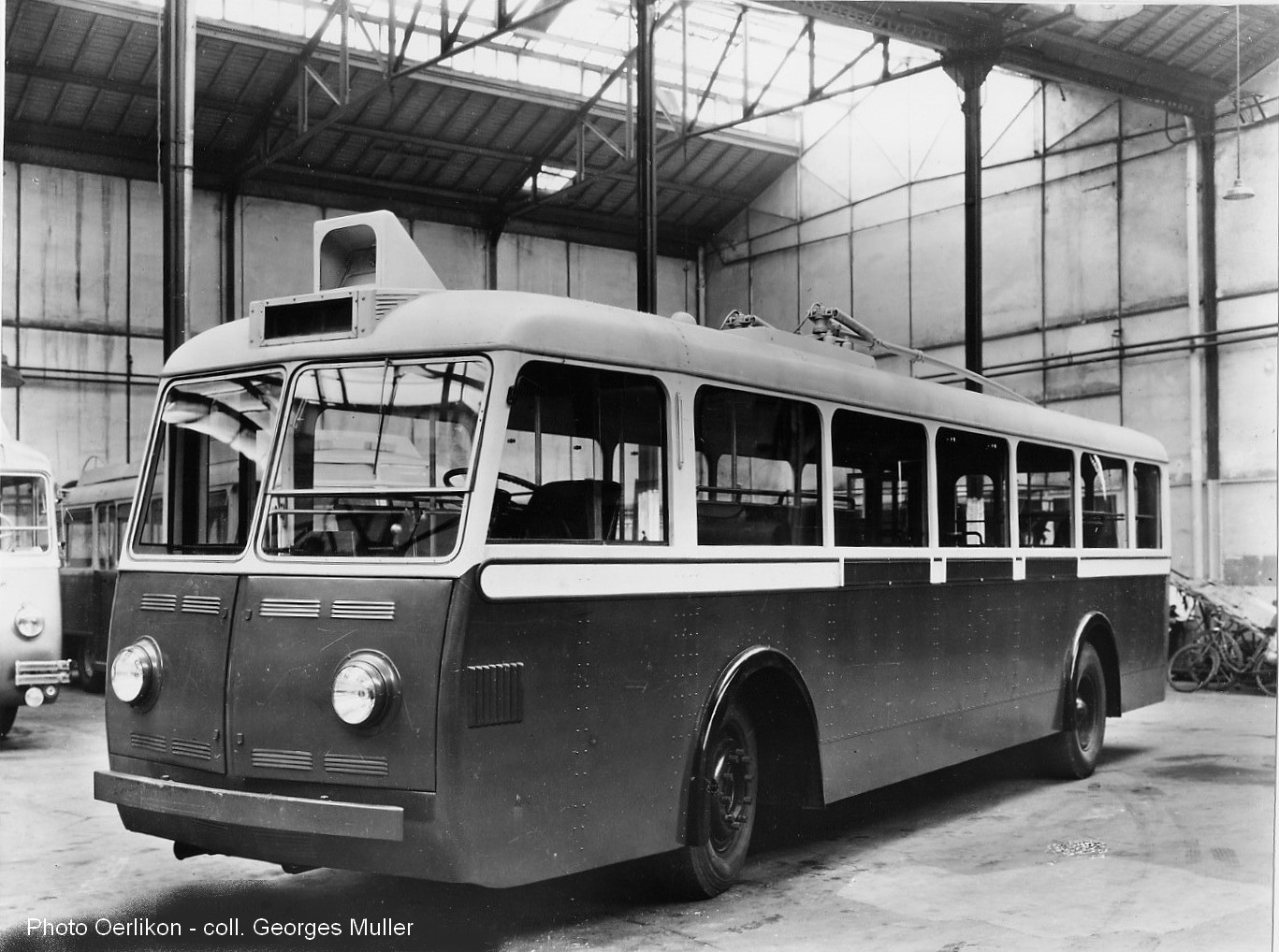

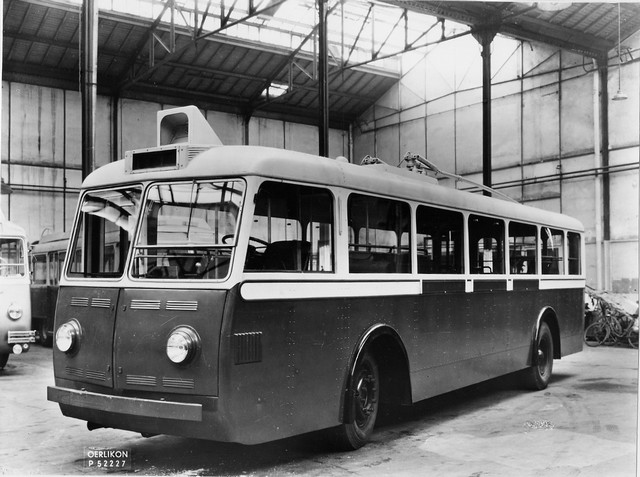

Photo Oerlikon - coll.Georges Muller - Le prototype du trolleybus réalisé sur base Panhard par MGT / Oerlikon dans les ateliers de la société Million-Guiet-Tubauto en 1946. Il est présenté ici aux couleurs de la RATP en vert foncé avec toit crème.        Cliquer pour agrandir

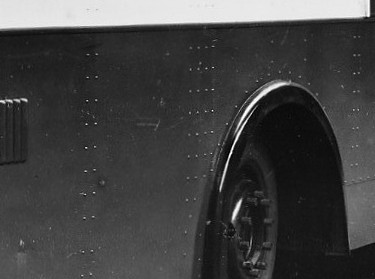

Détail de la carrosserie assemblée par rivets, une technique que l'on croyait disparue depuis longtemps même à cette époque de l'immédiate après-guerre. La construction ferroviaire l'avait abandonnée dès la fin des années 30 (Les voitures voyageurs OCEM à panneaux entièrement soudés sont sorties en 1938).

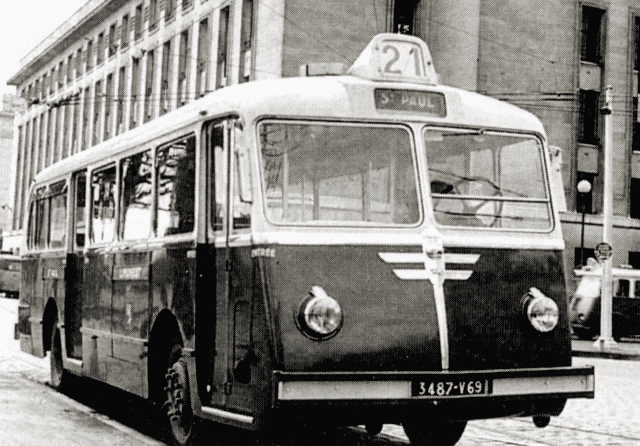

Un exemple d'un autobus réalisé par MGT pour le compte de l'OTL, le réseau de Lyon, Le MGT B9 PU, premier autobus français à moteur arrière Panhard de 100 Ch sorti en 1951. L'air de famille avec le prototype Oerlikon est évident.

2ème prototype :  trolleybus Decauville-MGT-Oerlikon (1952)

Oerlikon équipa un second prototype dont la caisse autoportante (caisse-poutre), est revêtue de panneaux en aluminium rivetés; c'est une réalisation commune entre Million-Guiet-Tubauto, Decauville et l’Aluminium Français. D'après Albert Clavel, il était construit sur des organes mécaniques de l'autobus SOMUA OP 5 d'après un cahier des charges établi par la STCRP (ancêtre de la RATP) qui s'était intéressée au modèle. Il ressemblait en plus long, aux Vétra VBRh parisiens à 2 portes (4-0-2).

L’équipement électrique Oerlikon est identique à celui du prototype précédent. Le moteur de ce véhicule porte le N° 65 994.

Racheté également par le réseau de Toulon, il fut livré le 29 décembre 1952. On lui donna au départ le numéro de parc 20 puis très rapidement le N° 70 dès 1953 pour suivre la numérotation des autres trolleybus du réseau. Il portait le numéro de châssis 2.

On ignore par contre s'il est arrivé déjà peint aux couleurs de la RMTT ou s'il a été nécessaire de le repeindre aux couleurs beige et ivoire de la RMTT. Réformé seulement 5 ans plus tard en mai 1957, tous ses équipements électriques furent transférés dans une caisse d'autobus Chausson AP-52 également achetée en 1957.

Ré-immatriculé 699 DT 83 en 1958, le nouveau véhicule reprit alors son ancien numéro de parc N° 70 puis plus tard il prit le N° 87. On ignore la date exacte de sa réforme, peut-être vers 1972 lorsque la ligne N° 1 verra son exploitation par trolleybus fortement réduite.

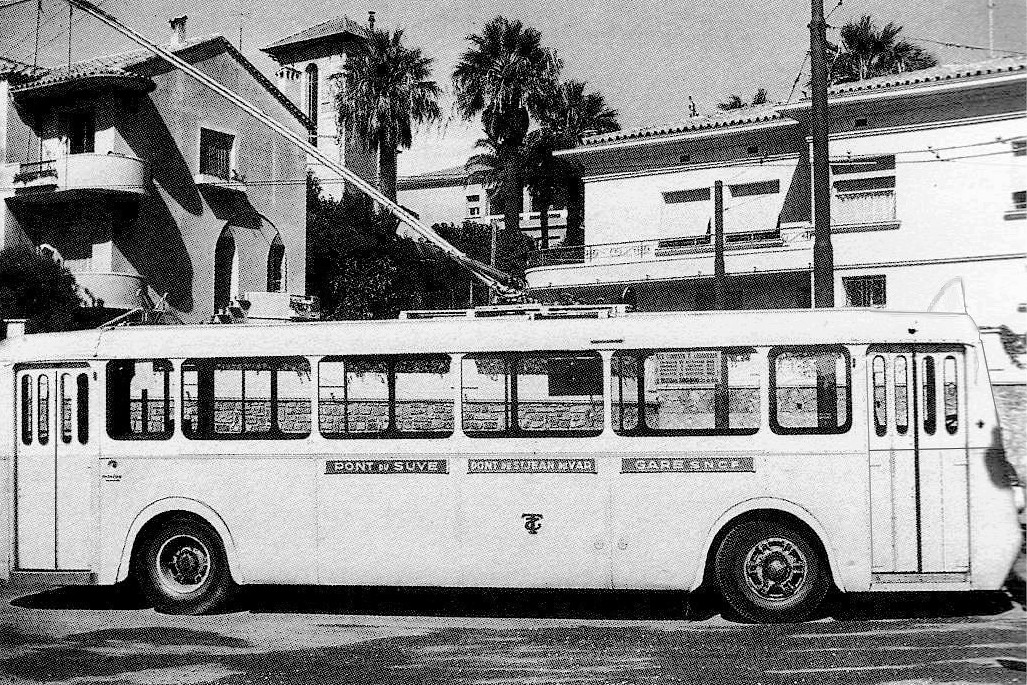

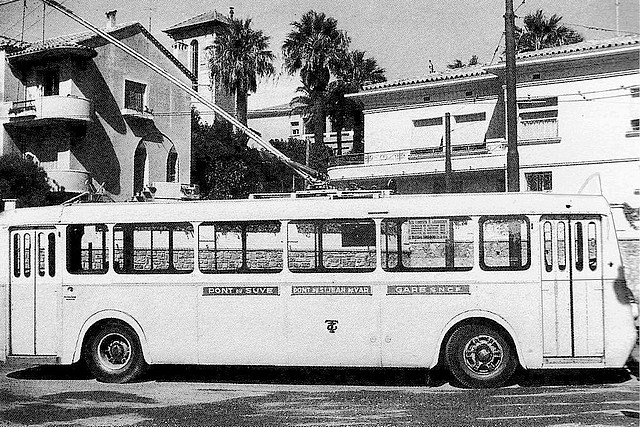

Photo extraite d'un livre sur Decauville (Decauville,1853-1953- collection Georges Muller). L'Oerlikon Decauville en état d'origine déjà sous la livrée de La RMTT, prend la pose au Mourillon, sous la boucle de retournement du Petit-Bois au terminus de la ligne N° 3 (Gare SNCF-Le Mourillon). Ce qui est amusant, c'est que les plaques indicatrices ne correspondent absolument pas à la ligne N° 3 mais à la N° 9 :Gare-SNCF - Pont-du-Suve via le Pont de Saint-Jean du Var. C'est probablement pour les besoins de la photo illustrant le livre que l'on a positionné ce trolleybus à cet endroit. Les embases de perches sont très différentes de celles des Vétra.  Cliquer pour agrandir

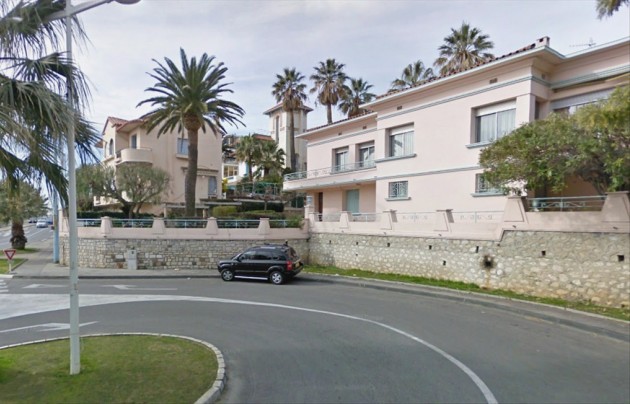

© Photo Google Street. Le même endroit de vu de nos jours, hormis la disparition des lignes aériennes de contact, l'endroit n'a pas beaucoup changé, le poteau bleu ciel qu'on aperçoit à gauche de la photo, juste au coin du mur de pierres, est bien un rescapé de l'époque des trolleybus. Il était l'un des supports des bifilaires, de nos jours il sert pour l'éclairage public. L'un des 'accès au parking des plages du Lido se situe juste en dessous de ce rond-point.

Immatriculations des 2 Oerlikon :

N° de parc époque I N° de parc époque II Immat Année immat N° de parc époque III Nlle immat Année ré-immat
19 (Panhard MGT) 69 339 AJ 83 1952 86 505 EX 83 1960
20 (Decauville) 70 270 AJ 83 1952 87 699 DT 83 1958
