 LES AUTOBUS SAVIEM SC 10- U 444

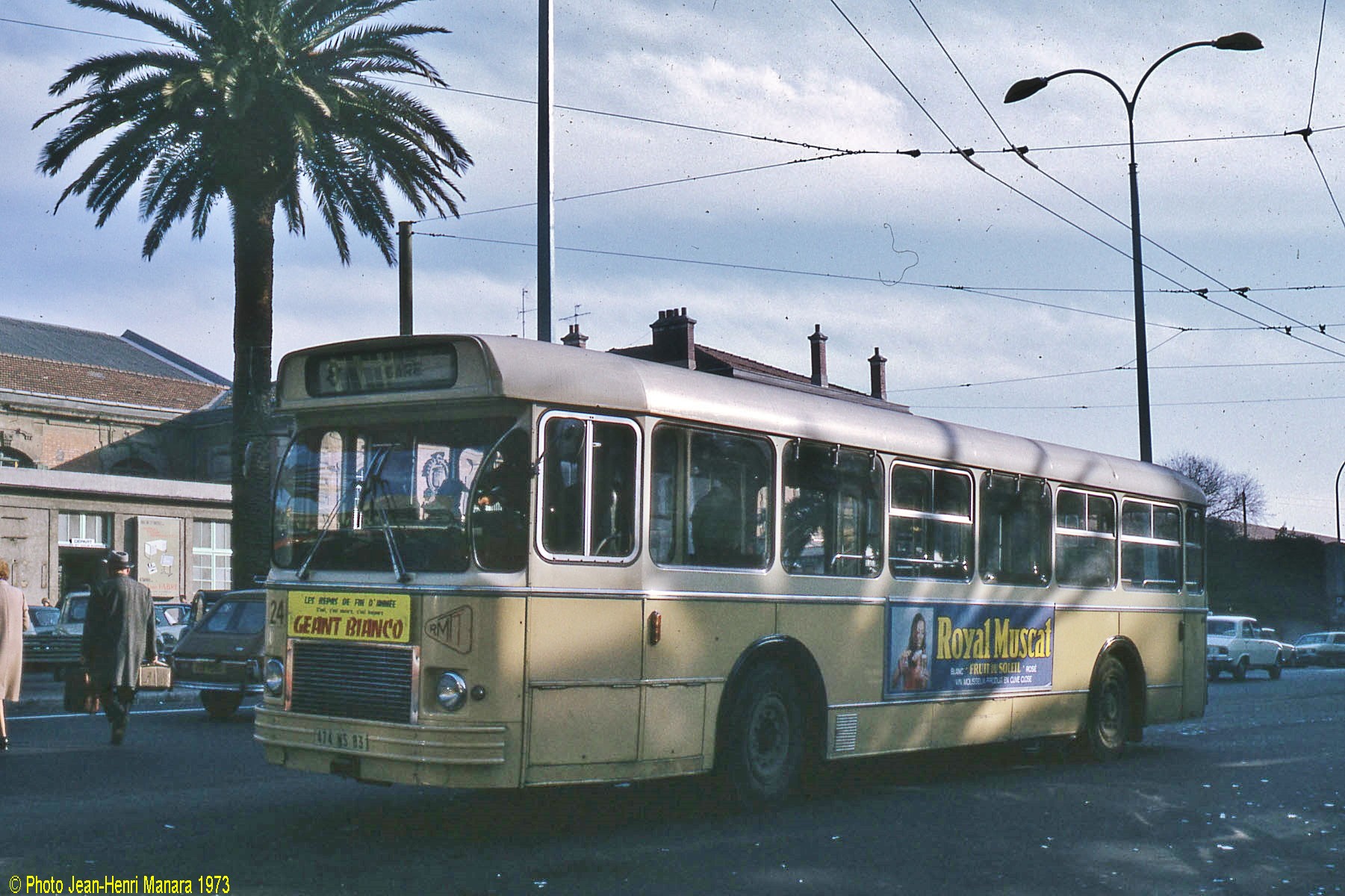

© Photo Jean-Henri Manara - Ci-dessus le Saviem SC 10 U 4-4-4 portant le N° de parc 24 donc le premier de la série, qui stationne ici devant la gare SNCF, place Albert 1er. Ce bus dessert la ligne N°3 : Gare SNCF-Mourillon

La photo date de l'année 1973.. Pour peu de temps encore, on peut voir au-dessus de l'autobus, les lignes aériennes du trolleybus (appelées aussi bifilaires)

Rappelons que l'exploitation par trolleybus a cessé définitivement le 20 février 1973 sur le réseau toulonnais.      (Cliquer pour agrandir)

Saviem SC 10 U 444 RMTT -Toulon

Photo coll. G. Bonnafoux  - Ci-dessus le Saviem SC 10 U dont on voit bien la conformation des accès en 4-4-4 ce qui signifie : 3 portes pliantes doubles ( 2 x 2 vantaux) une  à l'arrière, une au milieu et une à l'avant.

Sa girouette affiche le terminus de la Batterie Basse qui se situe tout en haut de la corniche du Mourillon, en arrivant au Cap Brun, sur la ligne N°3.


Historique et caractéristique du SAVIEM SC 10 ( voir la page sur le SC 10 244 PA)

Résumé des caractéristiques techniques

Constructeur SAVIEM puis Renault Véhicules Industriels -Usine d'Annonay -07-Ardèche
Châssis

Caisse-poutre

Carrosserie

pavillon en aluminium Duralinox

Places assises 27
Places debout 73
Nombre de places total 100
Accès Pour les evrsions 4-4-4, par 3 portes pliantes à 4 vantaux : à l'avant au milieu et à l'arrière. Montée par l'avant.
Longueur 11,00 m
Largeur 2,50 m
Hauteur 2,94 m
Hauteur intérieure dans l'axe du véhicule 2,20 m
Empattement 5,58 m
Porte-à-faux avant 2,57 m
Porte-à-faux arrière 2,79 m
Diamètre de giration 22 m
Boîte de vitesses

Boîte automatique Saviem R 107 à 3 rapports + démarrage + 1 AR- Boîte mécanique Saviem 332 à 5 ou 6 rapports + 1 AR - Boîte Wilson Pont-à-Mousson HVD 4 rapports avant + 1 AR à commande manuelle, mécanique, électrique ou automatique.

Poids à vide

8,10 t

P.T.C

15,00 t
Moteur M.A.N diesel à 6 cylindres horizontaux en ligne ( décalé sous le siège du conducteur) du N° 1 au N°1300 type D 0836 HM 8V de 7034 cm3 150 Ch à 2500 tr/ mn- A partir du N°1301 et jusqu'à la fin: moteur MAN D 0846 HM 82 U de 7258 cm3 160 Ch SAE à 2500 tr/ mn
Puissance

19 Ch fiscaux -160 Ch réels C'était le cas pour les 4 véhicules toulonnais

Puissance -150 Ch puis 160 Ch réels à partir du N°1301-
Vitesse Entre 50 et 85 Km/ h selon versions
Réservoir 200 litres
Roues et pneus simples ( non jumelées à l'arrière) - Pneumatiques 11.00 x 20

Diagrammes

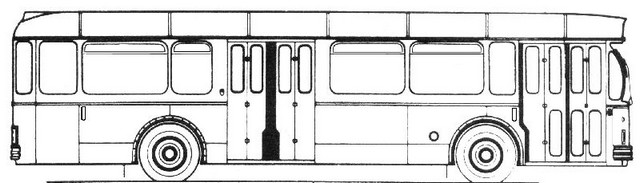

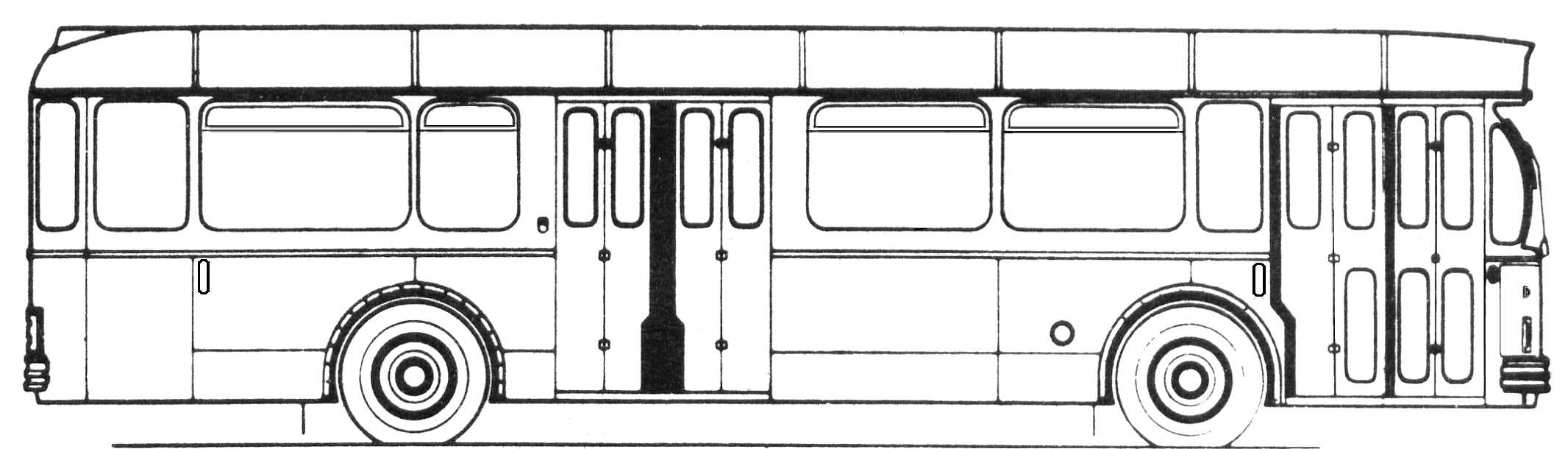

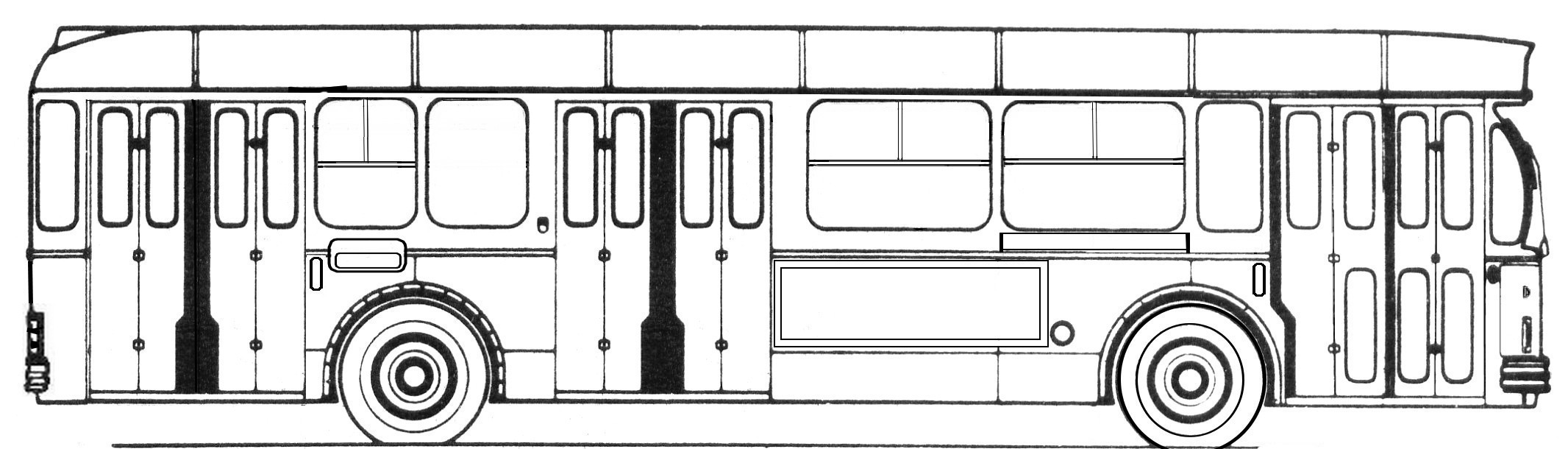

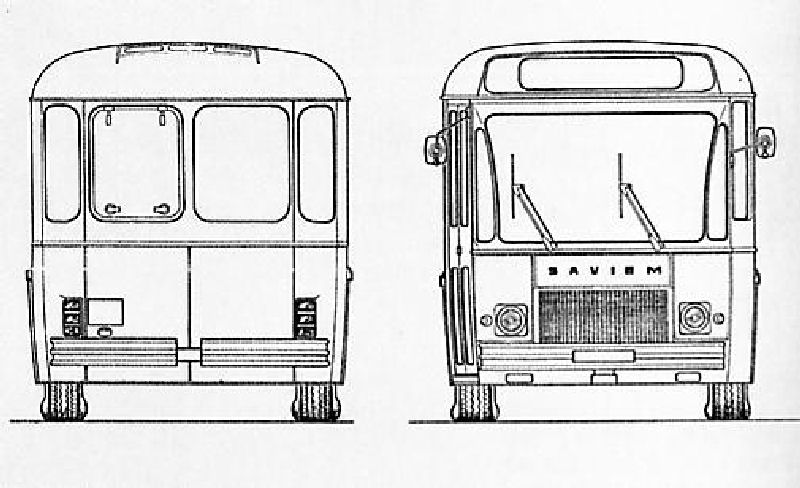

En haut :diagramme d'un SC 10 U 044 de la SODETRAV redessiné et transmis par Denis Garel En bas:diagrammes avant et arrière: extraits de Charge Utile Magazine.  (Cliquez pour agrandir)

Diagramme Saviem SC 10 AV-  AR

Sources : "1880  -1980: Un siècle de transports en commun dans l'agglomération toulonnaise" par Gabriel Bonnafoux (†) et Albert Clavel - Photos collection: Jean-Henri Manara -  Gabriel Bonnafoux (†) - Documentation : divers sites Internet: Trans'bus : http://www.transbus.org/index.html  - AMTUIR :  http://www.amtuir.org/  - Série d'articles de Nicolas Tellier dans  Charge Utile Magazine N° 19 à 21, 23, 24 de juillet à décembre 1994. - Un grand merci à Denis Garel, vice président de l’association ARTM  Les Amis du Rail et des Transports de Marseille.
