Le  VÉTRA VBR : 1946 - 1947    page 4

Page 1 : TEA1-TEB1-TEB2 -VBB      Page 2 : TEB3- VBBh       Page 3 : VBBh de Toulon       Page 4 : VBR      Page 5: VBRh      Page 6 : VBRh de Toulon      Page 7 :  VBRh de Toulon modernisés

Le  VBR est un trolleybus de gabarit moyen (de 75 à 80 places) conçu par Vétra sur un type ( longueur = 10 m ) et muni d'organes mécaniques Renault (châssis, essieux, roues, pont..). La carrosserie du type caisse-poutre est fabriquée par des entreprise de carrosserie externes, le moteur produit par par Alsthom et tout l'équipement électrique est monté par Vétra. Ce modèle de trolleybus est conçu en 1946. Les organes mécaniques sont empruntés au châssis de l'autobus Renault types R 4150 et R 4151, le fameux 215 D. Rappelons que le 215 D fut le premier autocar produit par Renault après la guerre en 1946. Pour la première fois, ce type de trolleybus est doté de 3 portes, une double à 2 vantaux à l'arrière, une porte simple à 2 vantaux au milieu et à l'avant. Rappelons que les VBB 41 et 47 n'avaient que 2 portes. Il faut attendre le type VBB 48 (=  VBBh) pour le voir équipé à son tour de 3 portes.

Au cours des Journées Techniques du trolleybus tenues à Lyon en septembre 1946, les participants critiquent la hauteur intérieure du VBR et la jugent insuffisante pour assurer une vision correcte vers l'extérieur, aux voyageurs debout, par ailleurs la ventilation intérieure apparaît comme trop faible. Vétra en tirera rapidement des enseignements et sortira en 1948, le type VBRh, variante modernisée du VBR disposant d'une plus grande hauteur sous plafond pour un meilleur confort des passagers (passant de 1,965 m à 2,10 m soit + 13,5 cm). Le VBB fabriqué par Berliet suivra exactement la même évolution, avec l'apparition du VBBh en 1948.

Le type VBR et sa variante à plafond surélevé VBRh sont quasiment les frères jumeaux des VBB et VBBh construits par Berliet . La présence d'un carénage des embases de perches permet de distinguer à coup sûr un VBRh d'un VBR ou d'un VBB produit par Berliet.

150 VBR furent produits au total dont 60 pour la France métropolitaine, 30 pour l'Algérie, 10 pour l'Espagne et 45 pour divers pays de l'Est (Tchécoslovaquie avec équipements électriques CKD), Pologne...

La carrosserie Fernand Genève :

Les VBR et les VBRh seront pour la plupart construits par les Etablissements Fernand Genève, un important carrossier industriel établi à Ivry-sur-Seine (de nos jours dans le département 94 : le Val de Marne)  Fernand Genève fabriquait des carrosseries pour Citroën et Panhard et des bennes à ordures. À partir de 1968, la firme Unic assure la distribution en France de l’ensemble des véhicules industriels produits par le groupe FIAT (Unic, Fiat, OM) ; elle absorbe également les Établissements Fernand Genève, spécialisés dans les équipements des véhicules industriels, qu’elle contrôlait depuis plusieurs années..

Unic était une très ancienne société fondée par Georges Richard en 1905 ( dont la première activité remontait déjà à 1893). En 1975 est créé Iveco (Industrial VEhicles COrporation) qui regroupe les marques Fiat V.I., OM, Lancia V.I., UNIC et Magirus-Deutz. En 1976, Unic-Fiat S.A. devient Iveco Unic S.A. En 1985, la marque Unic n'apparait plus sur aucune calandre de camion. En 1992, Iveco Unic S.A. devient Iveco France S.A.

La carrosserie Genève fermera (probablement vers la toute fin des années 60 ou le début des années 70 ?) et le site restera longtemps  à l'état de friche industrielle, Il a été transformé en 2003 en espace vert public et il est devenu le Parc des Cormailles.

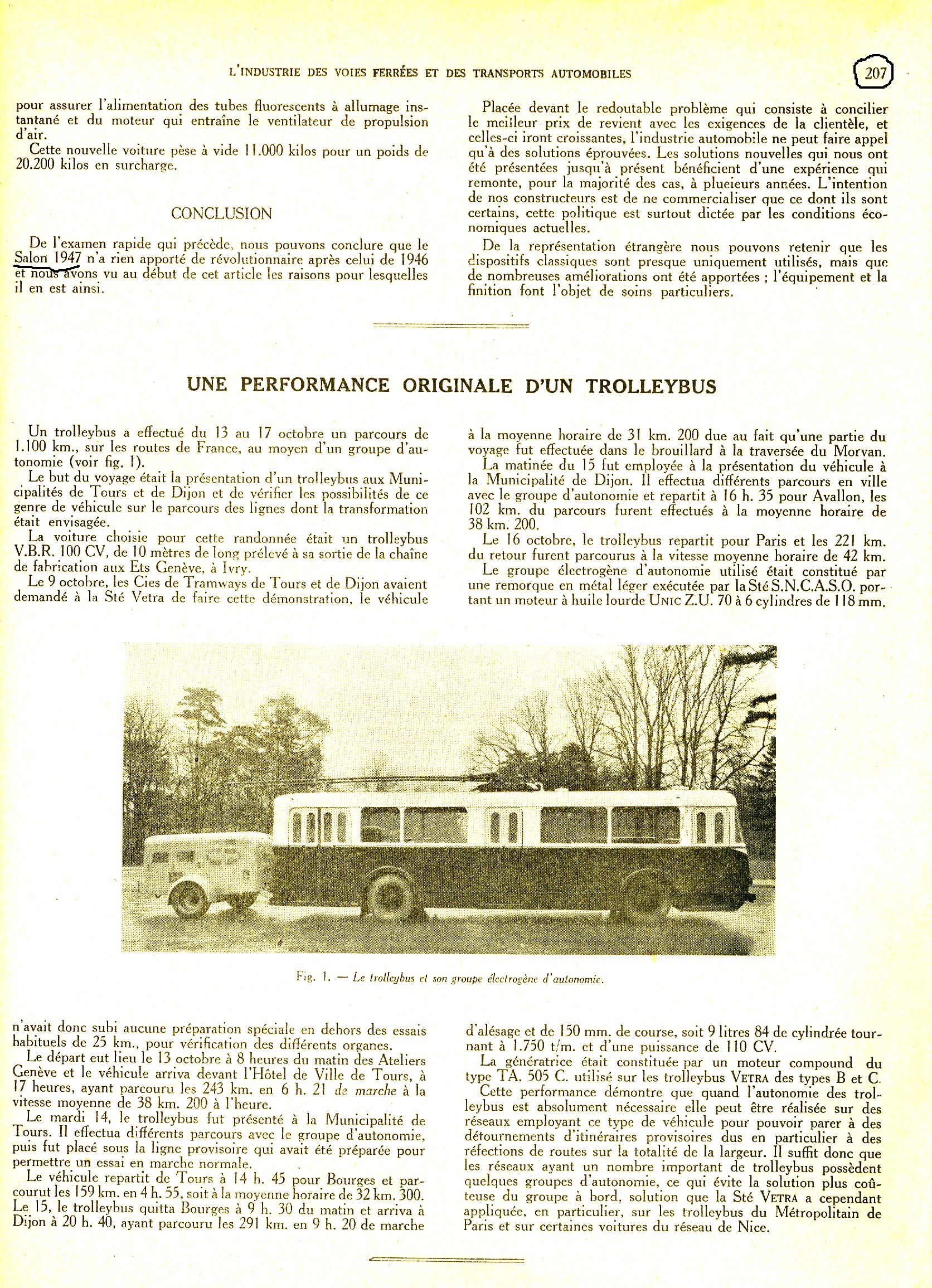

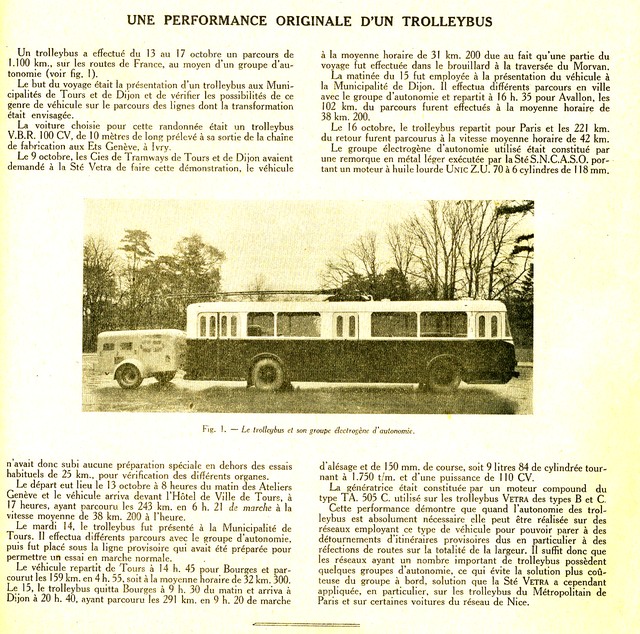

Collection Jean Capolini - Revue de l'industrie des voies ferrées et des transports automobiles : Salon de Paris février 1947- Les performances originales d'un trolleybus en 1946. Un trolleybus VBR a fait un parcours de 1100 kms avec un groupe d'autonomie sur le parcours Paris -Tours-Dijon -Paris. .    Cliquer pour agrandir

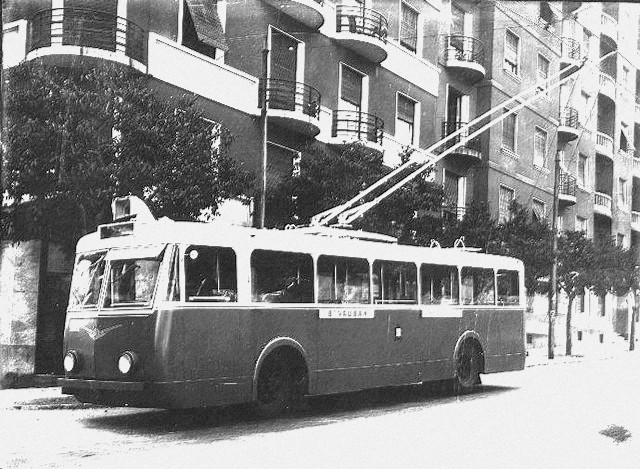

Photo CGFT - Marseille : photo officielle du VBR N° 221 vu rue du Fort Notre-Dame sur la ligne 59, Bd Vauban - Cinq Avenues. Ce véhicule mis en service en juillet 1947, fut un exemplaire unique sur le réseau. C'est en effet le seul du type VBR car les 7 trolleybus suivants livrés entre 1949 et 1950, furent tous du type VBRh (avec un plafond plus haut).

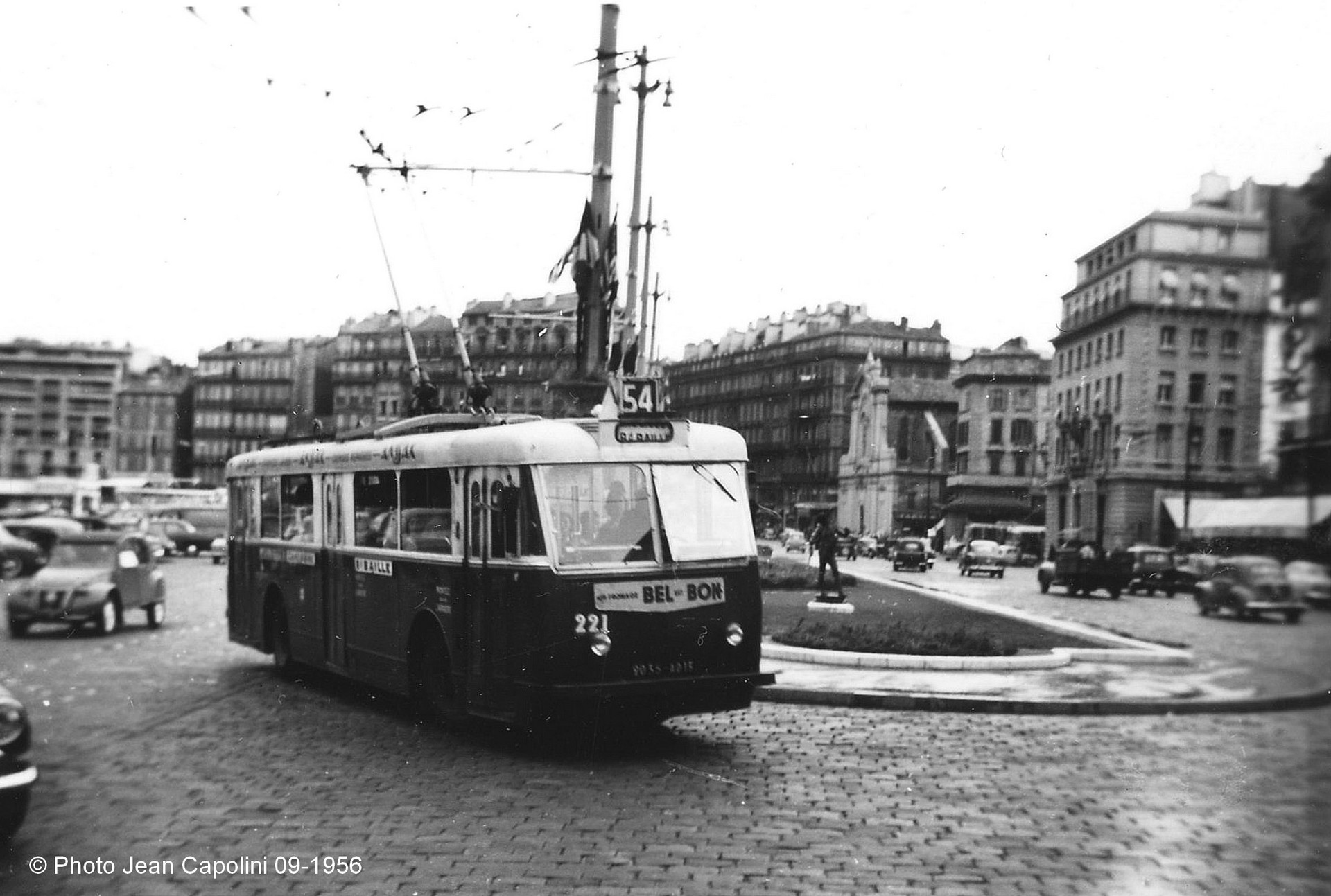

Photo Jean Capolini septembre 1956 - Marseille, le même VBR N° 221 saisi sur la ligne N° 54 sur le Vieux Port.                                           Cliquer pour agrandir

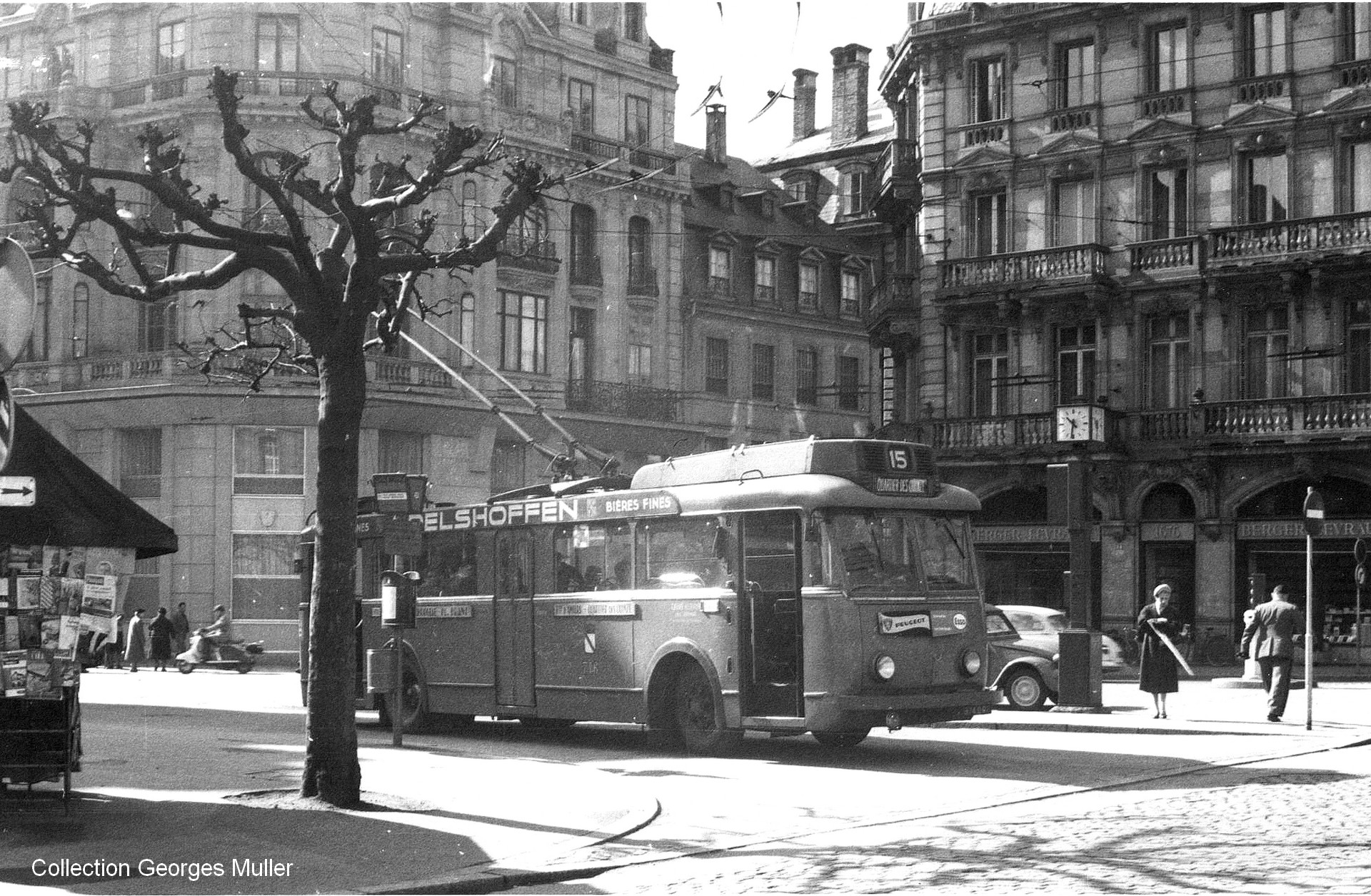

Photo collection Georges Muller - Strasbourg : Le VBR N° 716 vu ici sur la ligne 15 : Quartier des XV - Rue St-Maurice - Place Broglie. C'est l'un des 15 VBR de la CTS mis en service en 1947-1948, le rhéostat est reporté en toiture dans un imposant carénage. Il sera revendu au Havre en 1962.                                                            Cliquer pour agrandir

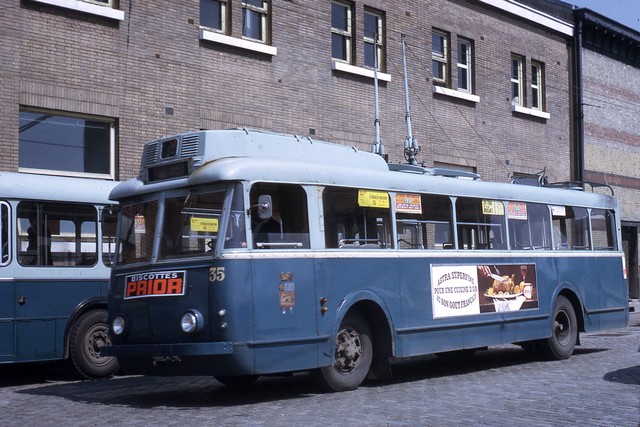

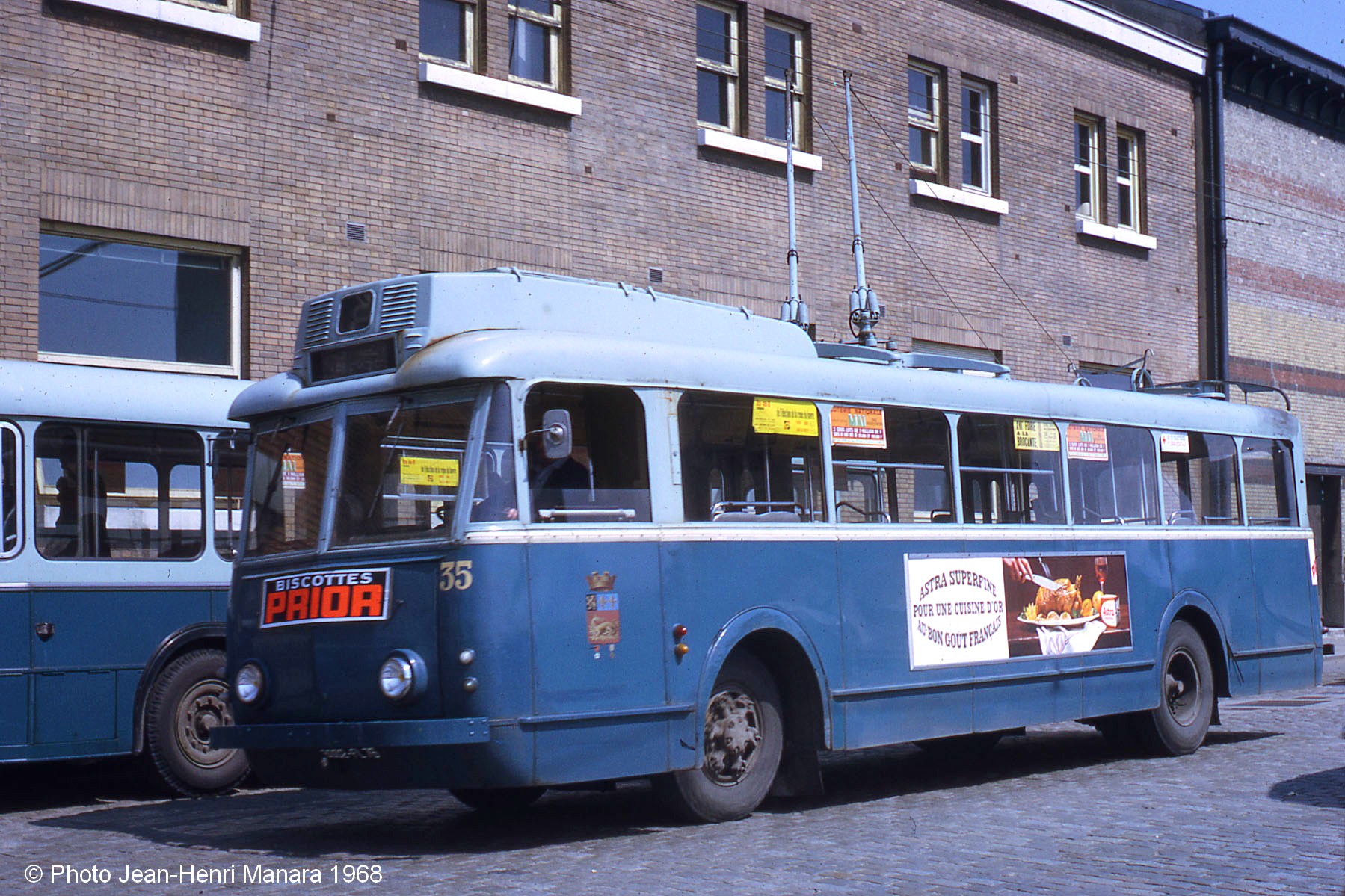

Photo Jean-Henri Manara 1968 - Le Havre, CGFTE : le VBR N° 35 ex Strasbourg (CTS) au carénage typique, à son arrivée Cours de la République sur la ligne 8.     Cliquer pour agrandir

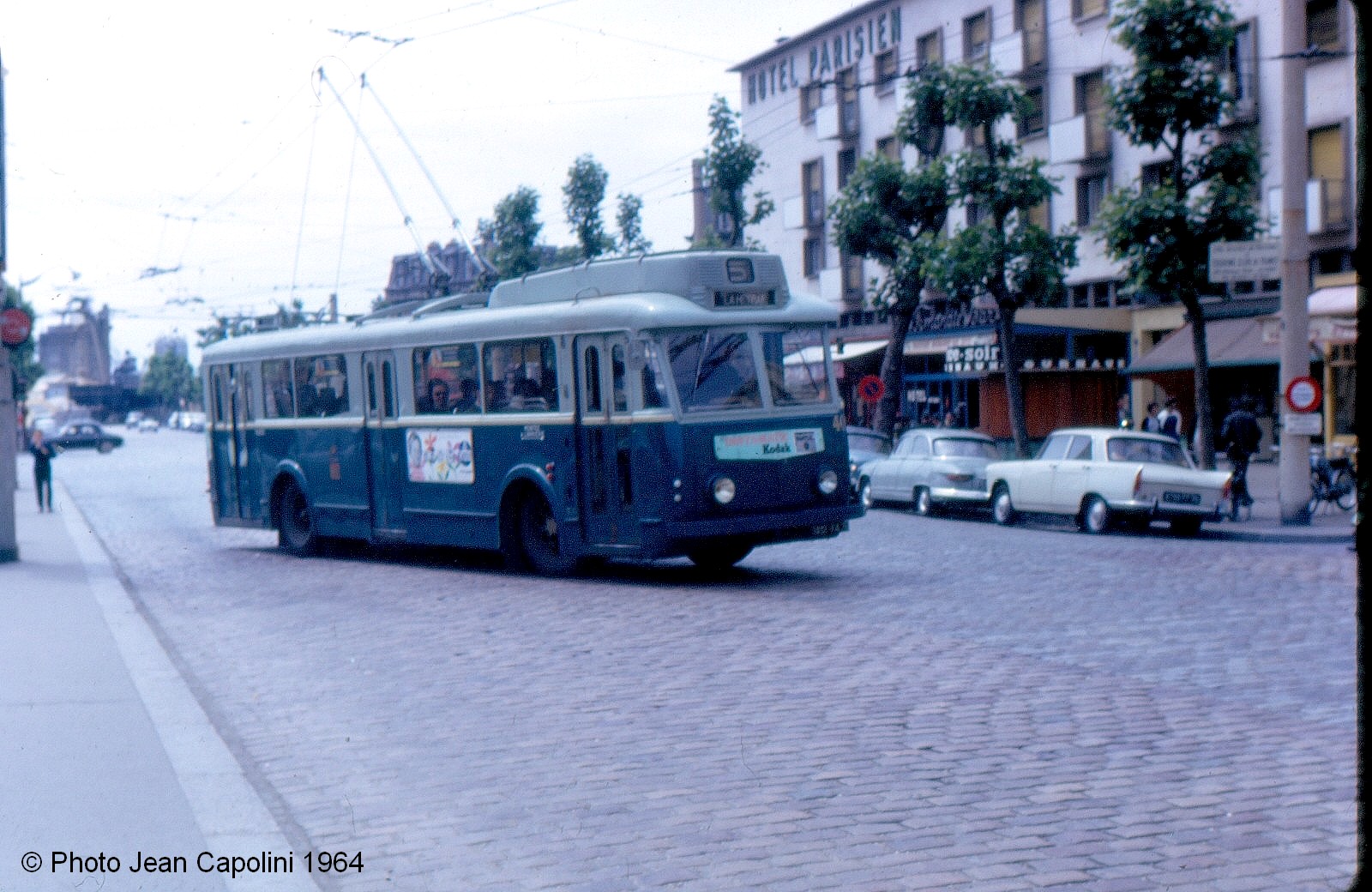

Photo Jean Capolini, juillet 1964 - Le Havre, CGFTE: VBR N° 40 ex Strasbourg (CTS) pris sur la ligne N° 5, à l'angle Cours de la République- rue Jules Lecesne.        Cliquer pour agrandir

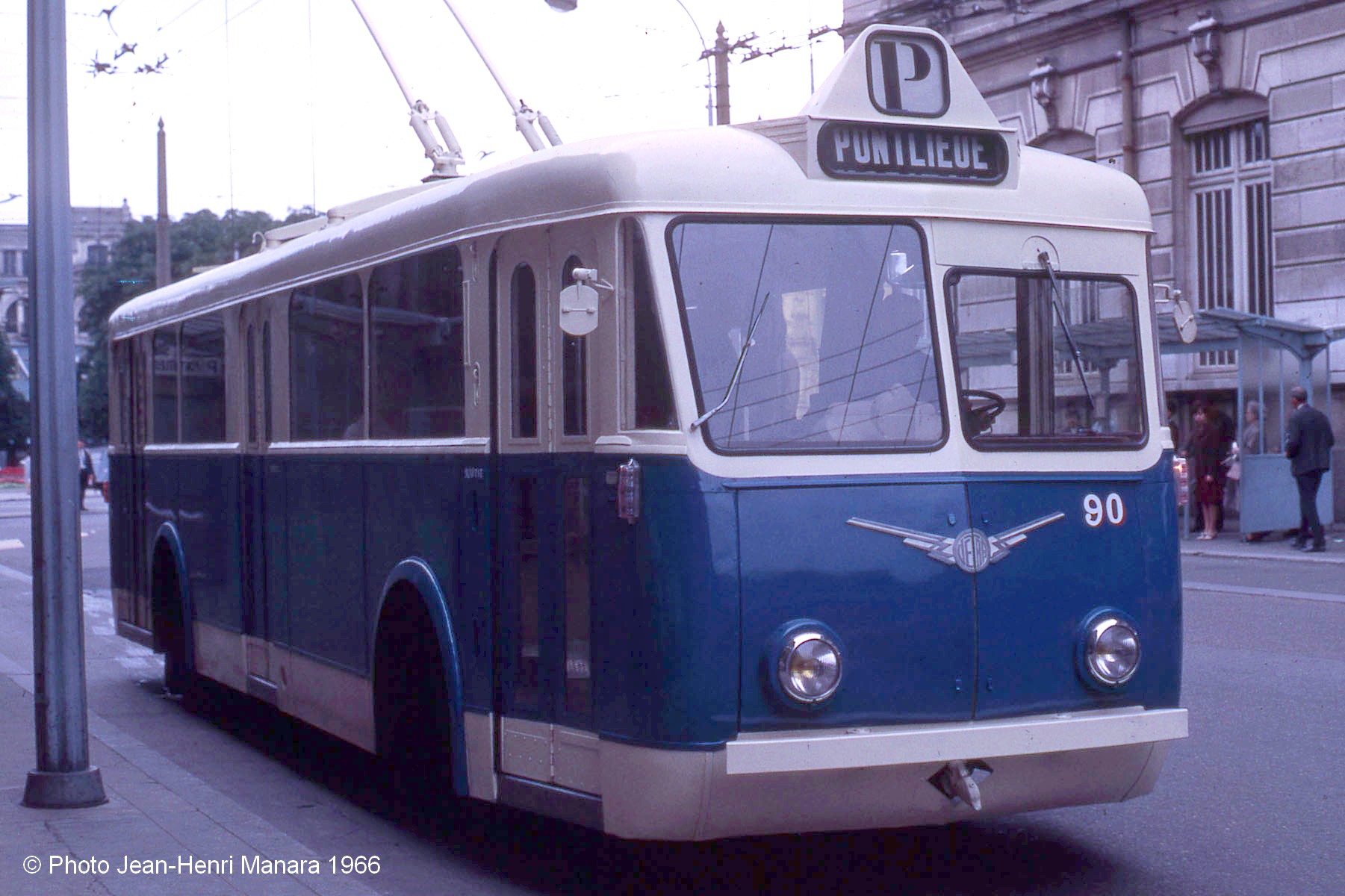

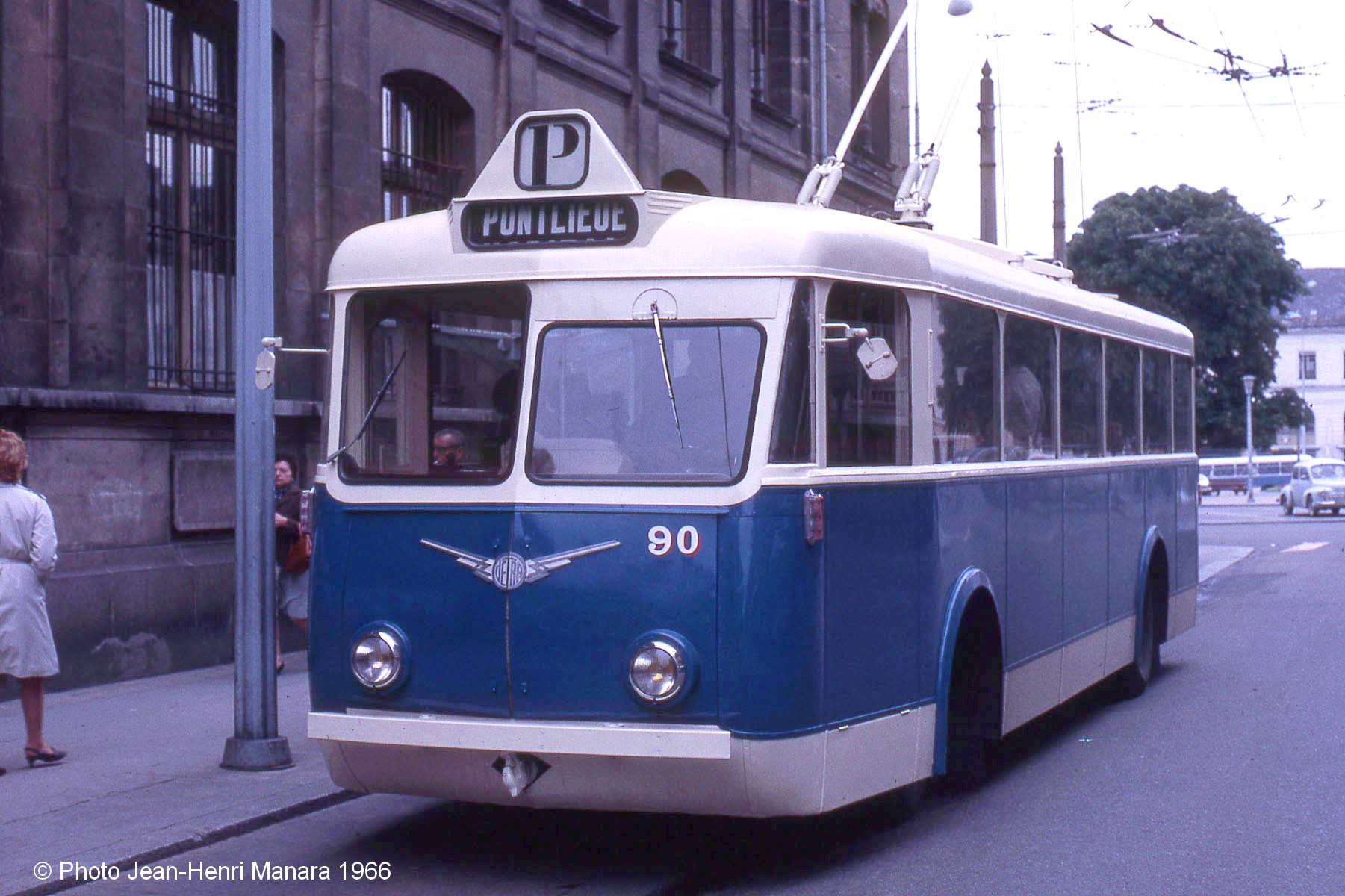

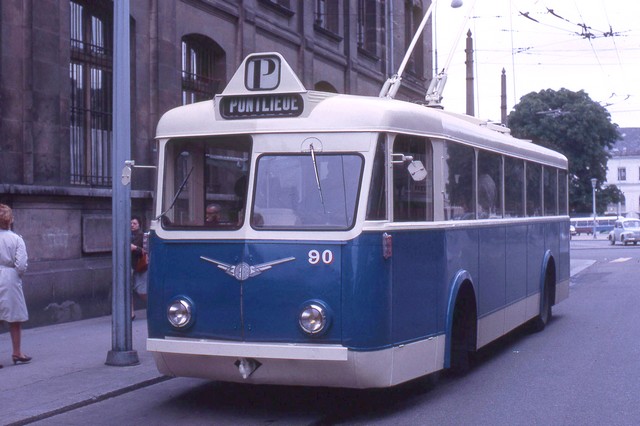

Photo Jean-Henri Manara 1966 - Le Mans : le VBR N° 90, premier des 6 véhicules de ce  type acquis par la Cie de l'Ouest Électrique en 1946-47. Il est vu ici sur la ligne P : Pontlieue-République-Hôpital. Noter la pose par le réseau manceau, d'un imposant moteur d'essuie-glace côté conducteur qui a amputé la partie supérieure du pare-brise. Remarquer un capot de ligne au design très "moderne" et peu commun qui équipa également les VBR de Grenoble (voir photo plus bas) et de Bordeaux..                 Cliquer pour agrandir

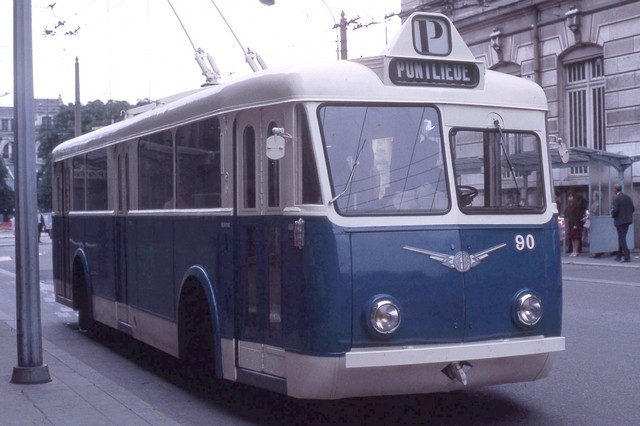

Photo Jean-Henri Manara 1966 - Le Mans : le même VBR N° 90 pris sous un angle différent. Il a quand même une drôle de "bouille" avec son pare-brise dissymétrique.Aurait-il été dessiné par Picasso en personne ? Oui, osons-le dire, c'est vraiment moche !               Cliquer pour agrandir

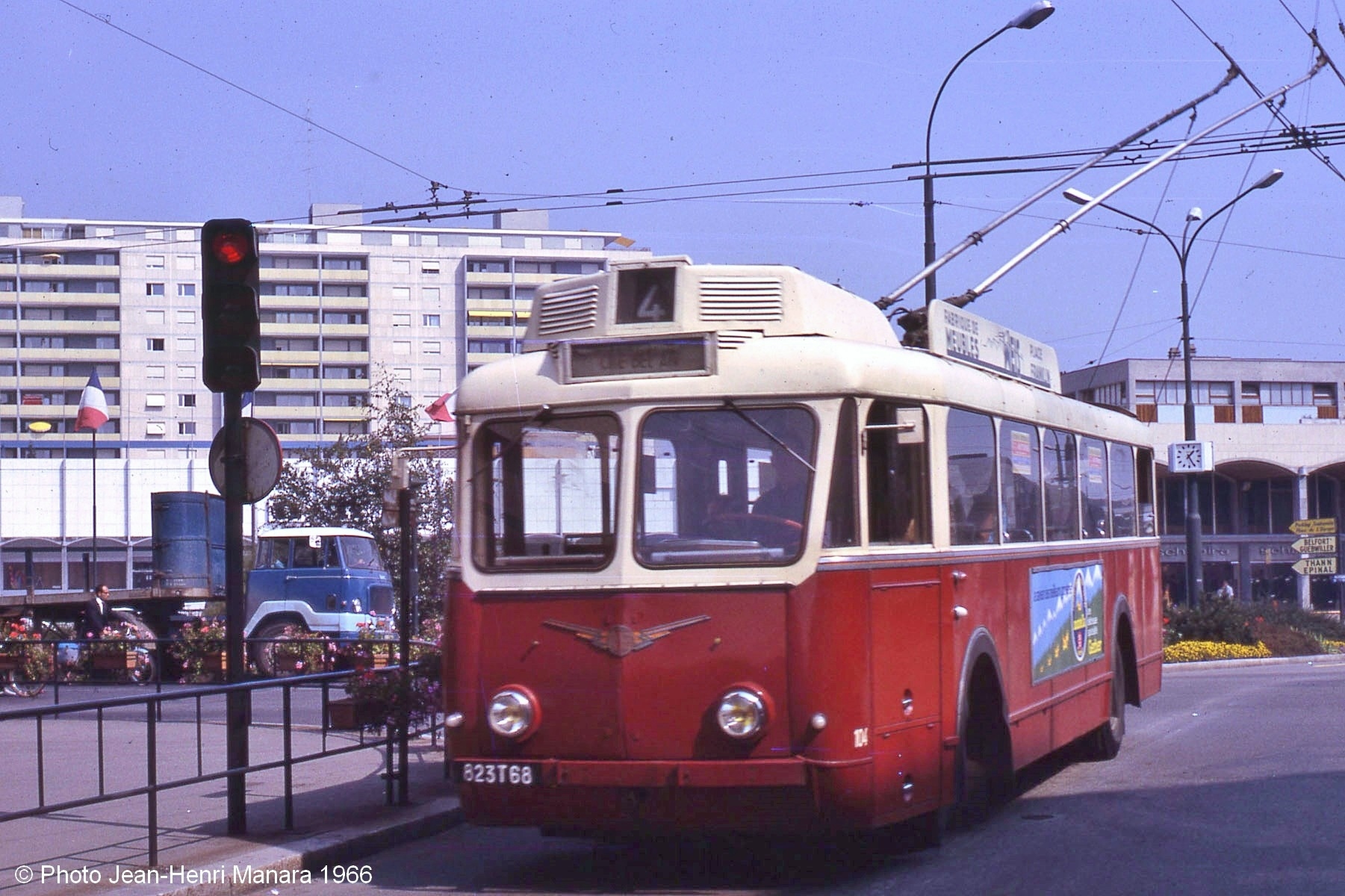

Photo Jean-Henri Manara 1966 - Mulhouse : Le VBR N° 104 sur la ligne 4 Rue de Galfingue - Drouot - Cité Bel Air. C'est un des 8 VBR mis en service en 1947. Le rhéostat sera monté en toiture dans un carénage, en 1951.                           Cliquer pour agrandir

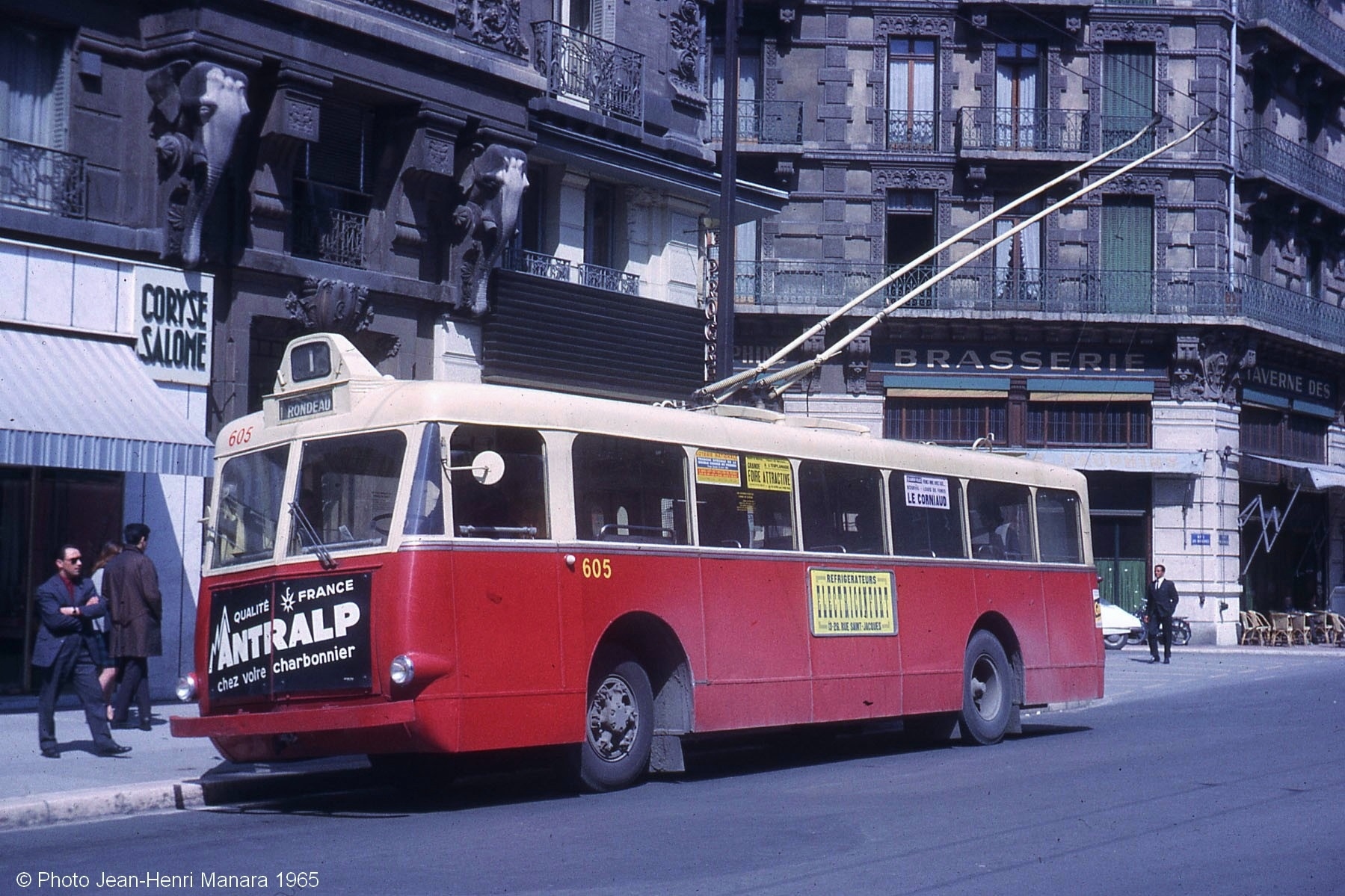

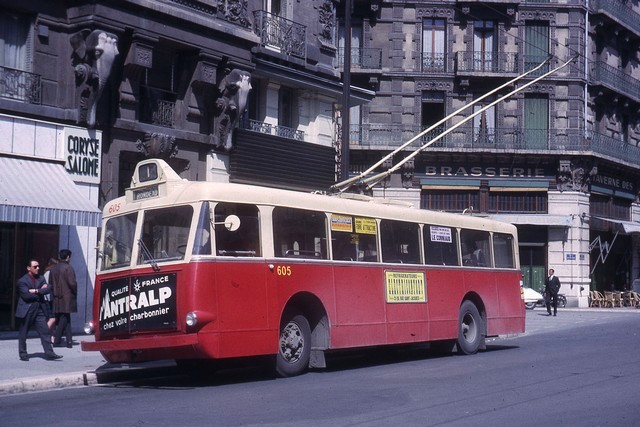

Photo Jean-Henri Manara 1965 - Grenoble : VBR N° 605, un des 3 VBR de 1947, mis en en service en 1954 après leur rachat auprès du réseau de Bordeaux (TEOB). Noter la publicité très envahissante à l'avant du véhicule qui a obligé au déplacement des phares à l'extérieur des portes du coffre avant. Remarquer le même capot de ligne au design "moderne" que sur le VBR du Mans vu plus haut.                       Cliquer pour agrandir

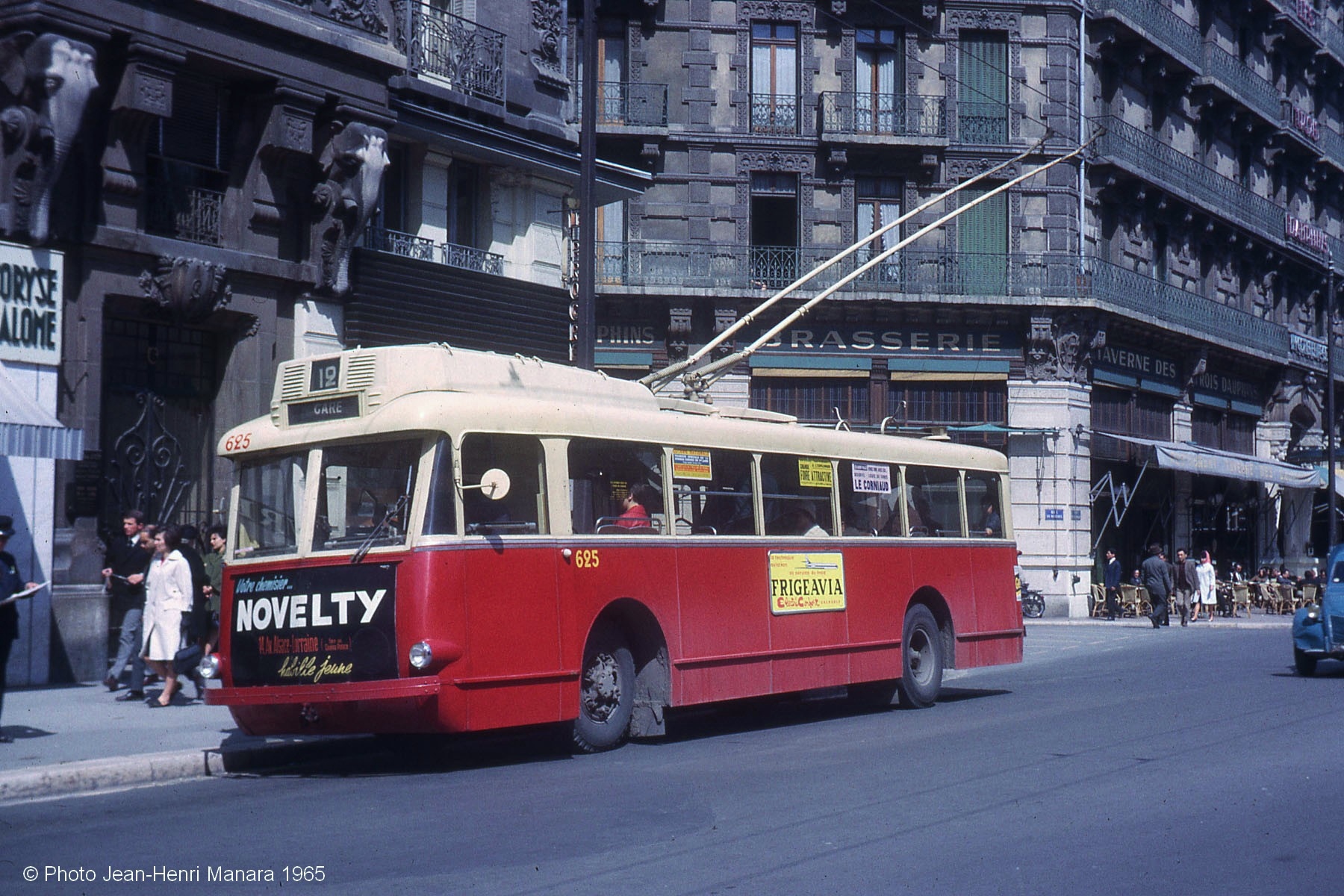

Photo Jean-Henri Manara 1965 - Grenoble : VBR N° 625 de 1947, ancien du réseau de Strasbourg (CTS) mis en service en 1961. Le carénage du rhéostat présent sur la toiture est bien typique des trolleybus de Strasbourg ( voir également ceux du Havre)          Cliquer pour agrandir

Tchécoslovaquie , les trolleybus VBR Vétra-CKD :

Vétra juste après la Libération a fourni des véhicules pour différents pays d'Europe de l'Est : Pologne, Tchécoslovaquie. En Tchécoslovaquie, cinq villes s'étaient regroupées pour passer commande de 35 trolleybus du type VBR à la firme Vétra. Il s'agissait des villes suivantes  (le nombre de trolleybus en service figure entre parenthèse): Ceskè-Budejovice (12 ), Děčín (4), Zlín (8), Hradec Králové (5) et Jihlava (6). L'accord signé prévoyait la fourniture des équipements électriques (dont le moteur) par le constructeur local ČKD-TATRA. avec des organes de roulement Renault montés dans une caisse-poutre  fabriquée par le carrossier Fernand Genève à Ivry-sur-Seine. Ces VBR étaient équipés par ČKD d'un moteur SZ2 -OCB-8-s. Localement, ce modèle porte officiellement la dénomination TB 51. Ce seront les derniers VBR construits, ils garderont encore leur "caisse "basse" mais  ils seront néanmoins dotés du train-avant élargi des VBRh avant le début de la production de ces derniers en 1948.

Pour mémoire, rappelons que la Tchécoslovaquie s'est scindée "à l'amiable" le 31 décembre 1992 suite à la chute du régime soviétique tombé avec le mur de Berlin en 1989. D'un côté la République Tchèque ou Tchéquie et de l'autre côté, la République Slovaque ou Slovaquie. On a appelé cette dissolution, le "divorce de velours" car elle s'est déroulée sans violence. De nos jours, les 5 villes citées ci-dessus sont toutes en République Tchèque.

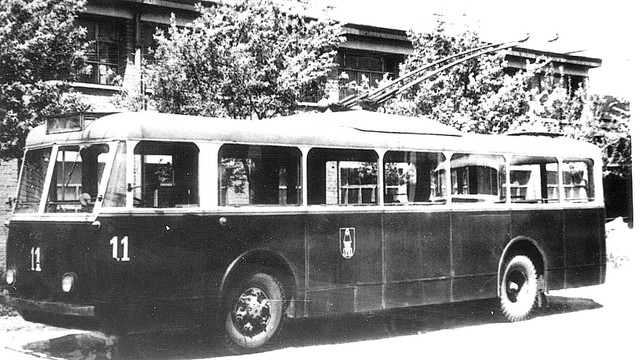

Photo Coll. Georges Muller - 1954, en Tchéquoslovaquie dans la ville de Zlín, voici le VBR N° 11 de construction Franco-Tchécoslovaque Vétra-ČKD-Tatra  Il faisait partie d'une série de 8 VBR mis en service entre 1948 et 1956 à Zlin, la ville natale de Tomas Bata, le fameux industriel de la chaussure, connu dans le monde entier.



Caractéristiques du Vétra VBR 1946 -1947

Longueur de la caisse

9,95 m : hors pare-chocs / 10,00 m : caisse + pare-choc AV

Longueur hors tout

10,213 m

Largeur hors tout

2,50 m

Hauteur totale

2,935 m

Hauteur du plancher au-dessus du sol en charge

68 cm

Hauteur du pavillon

2,70 m
Hauteur pavillon intérieur 1,965 m
Porte-à-faux AV 2,225 m
Porte-à-faux AR 2,575 m

Empattement

5,20 m
Voie AV 2,012 m
Voie AR 1,782 m
Roues simples à l'AV / jumelées à l'AR

Poids à vide

8,70 tonnes (9,10 t selon G. Muller)
P.T.C 13,00 Tonnes

Places assises

26 à 28 (19 à Marseille)

Places debout

49 à 52 (61 à Marseille)

Nombre total de passagers

75 à 80 selon les sources

Moteur

compound - Alsthom TA 505 C2 ou Jeumont C 3

Puissance du moteur (unihoraire)

74 kW / 100 Cv

Puissance du moteur (continue)

59 kW

Disposition des portes

4-2-2

Type de portes

Double à 4 vantaux à l'AR- simple à 2 vantaux au milieu  - simple à 2 vantaux à l'AV.

Caisse poutre

Établissements Fernand Genève à Ivry-sur-Seine

Organes mécaniques

Renault

Diagramme du VBR 1947

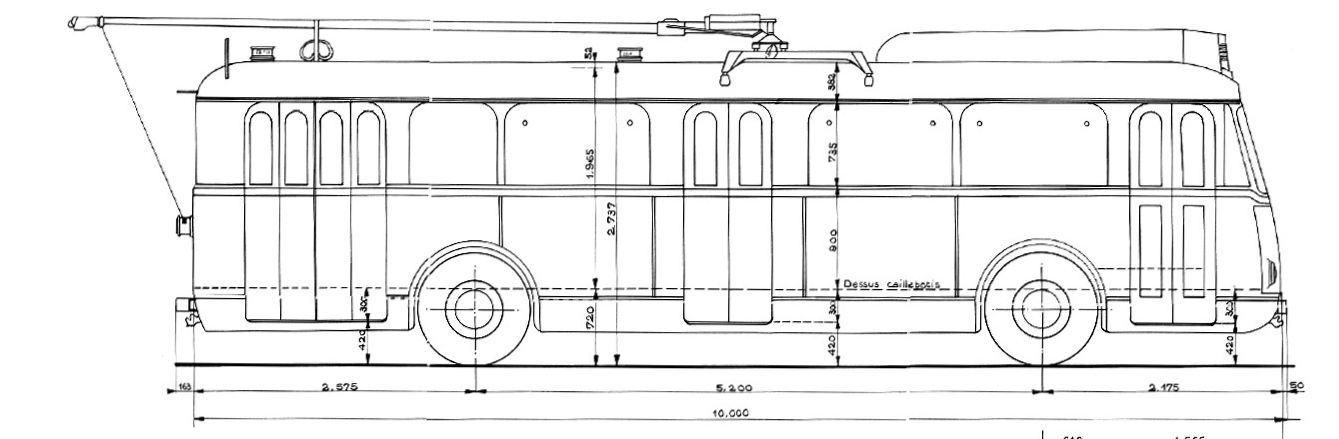

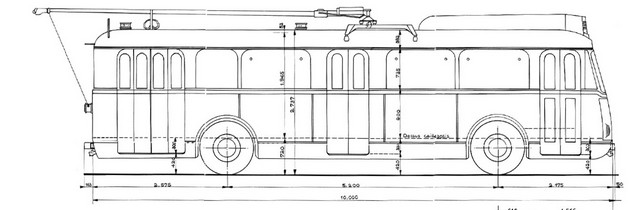

Doc CGFTE - VBR Le Havre ex Strasbourg avec rhéostat reporté en toiture dans un capot caréné à partir de 1951                                           Cliquer pour agrandir

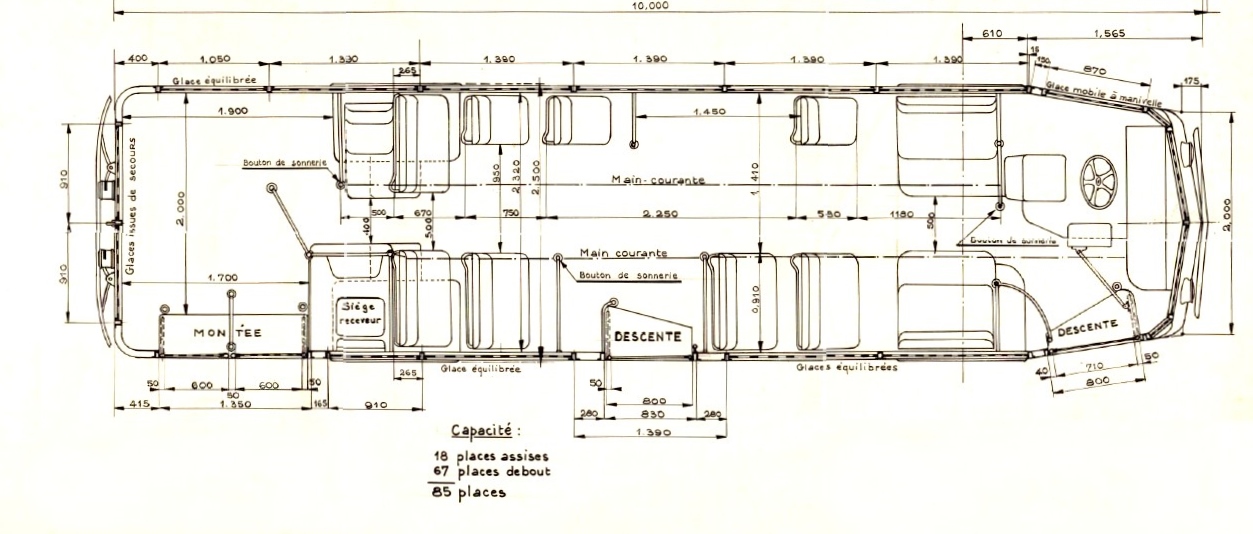

Doc CGFTE - VBR Le Havre ex Strasbourg  - Disposition intérieure     Cliquer pour agrandir
